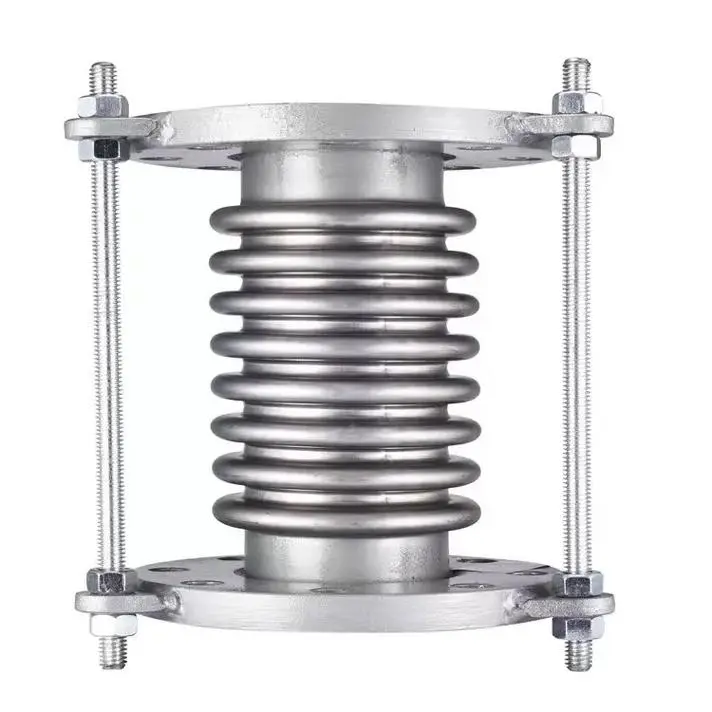

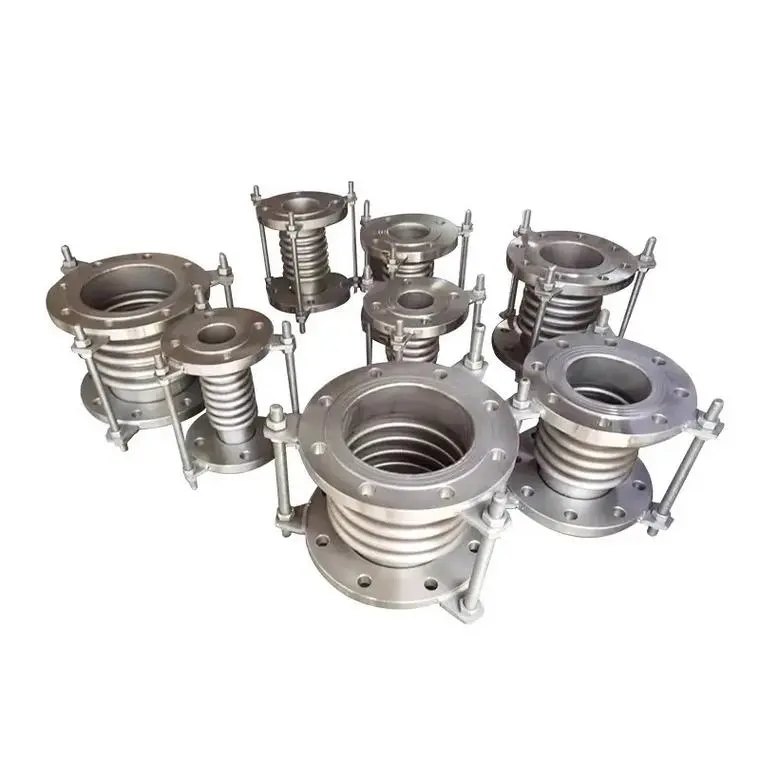

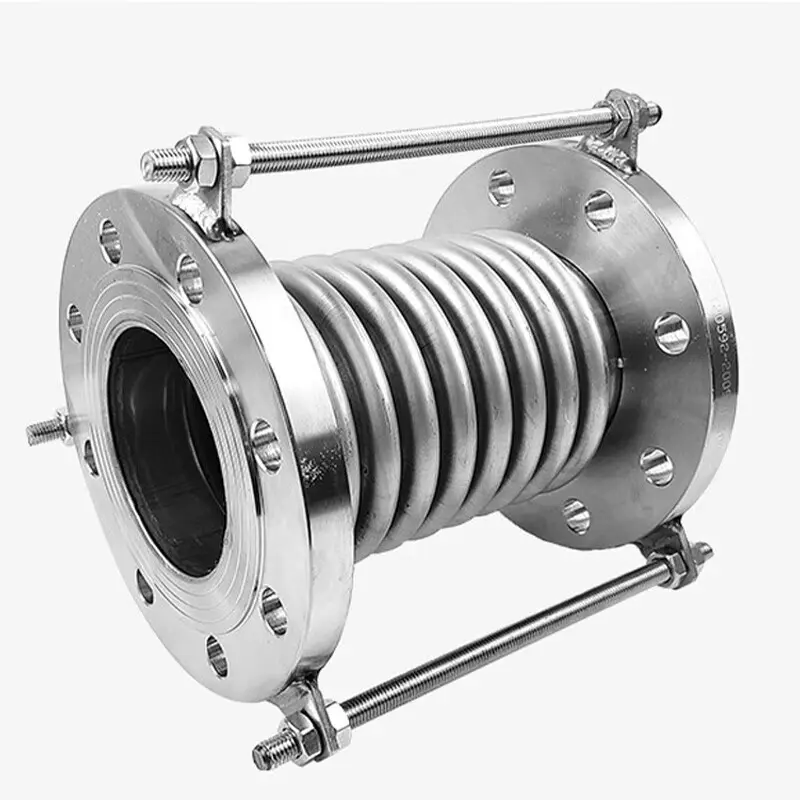

Bælge ekspansionsled

Bælgeudvidelsesleddet, også kendt som ekspansionsled, er et kompensationselement, der udnytter den elastiske deformation af bælg til at kompensere for rørledningens termiske forskydning, mekanisk deformation og absorbere vibrationer. Den består af bælge (et elastisk element) som det vigtigste arbejdslegeme, sammen med enderør, beslag, flanger, rør og andet tilbehør. Tilslutningsmetoder omfatter flange- og svejsede typer.

Arbejdsprincip

Bælgudvidelsesleddets kernearbejdsprincip er at udnytte den elastiske deformation af bælgen til at absorbere og kompensere for aksiale, vinkelmæssige, laterale og kombinerede forskydninger forårsaget af termisk deformation, mekanisk deformation og forskellige mekaniske vibrationer i rørledninger.

Når rørledninger udvider sig eller trækker sig sammen på grund af temperaturændringer, undergår bælgen deformation gennem sin unikke korrugerede struktur, hvilket omdanner rørledningsforskydningsspændingen til elastisk deformationsenergi af bælgen, hvorved rørledningens deformationsspænding reduceres og rørledningens levetid forlænges. Derudover tilbyder bælgekspansionsleddet flere funktioner, herunder trykmodstand, tætning, korrosionsbestandighed, temperaturbestandighed, slagfasthed, vibrationsdæmpning og støjreduktion.

Vigtige fordele

Hovedtyper

Bælgeudvidelsessamlinger er primært klassificeret i tre kategorier baseret på kompensationstilstand:

Aksial type:Absorberer primært aksial forskydning

Sidetype:Absorberer primært sideforskydning

Kantet type:Absorberer primært vinkelforskydning

Trykbalancerede typer og forskellige kombinerede kompensationskonfigurationer er også tilgængelige. Baseret på materiale kan de opdeles i metal- og ikke-metaltyper. Dafugui kan give tilsvarende typeanbefalinger baseret på de specifikke forskydningsmønstre og driftsforhold for dit rørledningssystem.

Installationsvejledning

1. Inspektion før installation:Tjek model, specifikationer og rørledningskonfiguration for at sikre overholdelse af designkrav
2. Retningsbekræftelse:For kompensatorer med indvendige muffer skal du sikre dig, at mufferetningen flugter med middelstrømsretningen
3. Ingen tvungen justering:Brug ikke kompensatordeformation til at justere rørledningsinstallationsafvigelser, da dette påvirker normal funktion og levetid
4. Beskyttelsesbælge:Undgå, at svejsesprøjt kommer i kontakt med bælgoverfladen, og undgå mekanisk skade under installationen
5. Fjern positioneringsenheder:Fjern hjælpepositioneringsanordninger, der bruges til transport, efter at rørledningsinstallationen er færdig
6. Hydrostatisk test:Forstærk faste rørstøtter ved rørledningsender, hvor kompensatorer er installeret under hydrostatisk test
7. Bevægelige dele:Alle bevægelige komponenter må ikke begrænses af eksterne strukturer

FAQ

Q1: Hvad er forskellen mellem bælgekspansionsfuger og muffeekspansionsled? Hvordan vælger man?

A: Bælgeekspansionsfuger absorberer forskydning gennem elastisk deformation af bælg, hvilket giver stor kompensationskapacitet, god tætning og egnethed til forskydning i flere retninger. Muffeekspansionsled absorberer aksial forskydning gennem muffeglidning, med enklere struktur, men kræver regelmæssig vedligeholdelse. Bælge dilatationsfuger er mere udbredt under generelle forhold. Udvælgelsen bør baseres på forskydningstype, arbejdstryk og temperatur; Dafuguis tekniske team kan hjælpe med dimensionering.

Q2: Hvordan vælger man bælgmaterialet til ekspansionsfuger?

A: Almindelige materialer omfatter rustfrit stål 304, 316L, 321 osv. 304 er velegnet til generelle forhold; 316L giver bedre korrosionsbestandighed til kemiske og marine miljøer; 321 giver bedre modstand mod høje temperaturer til damprørledninger. Dafugui kan anbefale passende materialer baseret på din mediumtype og temperaturforhold.

Q3: Kræver bælgenes ekspansionsled regelmæssig vedligeholdelse? Hvad skal kontrolleres?

A: Ja. Regelmæssig inspektion anbefales: Kontroller bælgoverfladen for revner, korrosion eller mekaniske skader; kontroller flangeforbindelsesbolte for løse; kontrollere grænseanordninger for korrekt positionering. Hvis der konstateres væsentlige skader eller deformationer på bælgen, skal den omgående udskiftes for at undgå rørledningsulykker.

Spørgsmål 4: Understøtter Dafugui tilpasning af bælgekspansionsfuger?

A: Ja. Vi tilbyder ikke-standard tilpasningstjenester, herunder ikke-standard diametre, specielle materialer (f.eks. nikkelbaserede legeringer), særlige arbejdstryk og temperaturkrav. Angiv venligst dine driftsparametre, og vores tekniske team vil udvikle en skræddersyet løsning.
