Hvorfor foretrækker vandingeniører sommerfugleventiler til pumpestationsanvendelser?

Gå ind i en hvilken som helst kommunal vandpumpestation, og du vil se dem: rækker af ventiler, der styrer strømmen af ​​vand gennem massive pumper, samlerør og afgangsledninger. I årtier var skydeventilen standardvalget for disse kritiske isolationspunkter. Men i løbet af de sidste tyve år har en stille revolution fundet sted. Vandingeniører har i stigende grad specificeret sommerfugleventiler til pumpestationsanvendelser. Årsagen er ikke en enkelt faktor, men en kombination af fordele, der gørSommerfugleventilunikt egnet til kravene fra moderne vandinfrastruktur. Fra det kompakte waferdesign, der sparer plads i overfyldte ventilgallerier til kvartsvingsdrift, der muliggør hurtig isolering, har Butterfly Valve bevist sig selv som en pålidelig, effektiv og omkostningseffektiv løsning.

En sommerfugleventil er en kvart-omdrejningsventil, der bruger en roterende skive til at styre flowet. Skiven er monteret på en aksel og roterer inde i ventilhuset. Når skiven er vinkelret på flowet, er ventilen lukket. Når den er parallel med flowet, er ventilen åben. Tætningen er skabt af et elastomert sæde, der er i kontakt med skivens kant. Dette enkle design giver flere fordele i forhold til andre ventiltyper: det er kompakt, let og kræver lavt driftsmoment. Den kan betjenes manuelt med et håndhjul eller håndtag, eller automatiseres med en elektrisk eller pneumatisk aktuator. Og det giver bobletæt afspærring, hvilket er afgørende for pumpeisolering. Denne artikel vil undersøge, hvorfor vandingeniører foretrækker sommerfugleventiler til pumpestationsapplikationer, og dækker de tekniske fordele, nøglespecifikationerne og de praktiske overvejelser, der driver denne præference. Vi vil også give detaljerede specifikationer for vores Butterfly Valve-produkter fra vores fabrik hos Dafugui Pipe Valve Co., Ltd.

Indholdsfortegnelse

• 1. Hvad er en sommerfugleventil, og hvordan virker den?
• 2. Hvorfor betyder kompakt design noget i pumpestationer?
• 3. Hvordan forbedrer lavt drejningsmoment drift og automatisering?
• 4. Hvilke tætningsteknologier sikrer bobletæt afspærring?
• 5. Hvordan er en sommerfugleventil sammenlignet med port- og kugleventiler?
• 6. Hvad er de vigtigste specifikationer for pumpestations butterflyventiler?
• 7. Ofte stillede spørgsmål (FAQ)
• 8. Konklusion

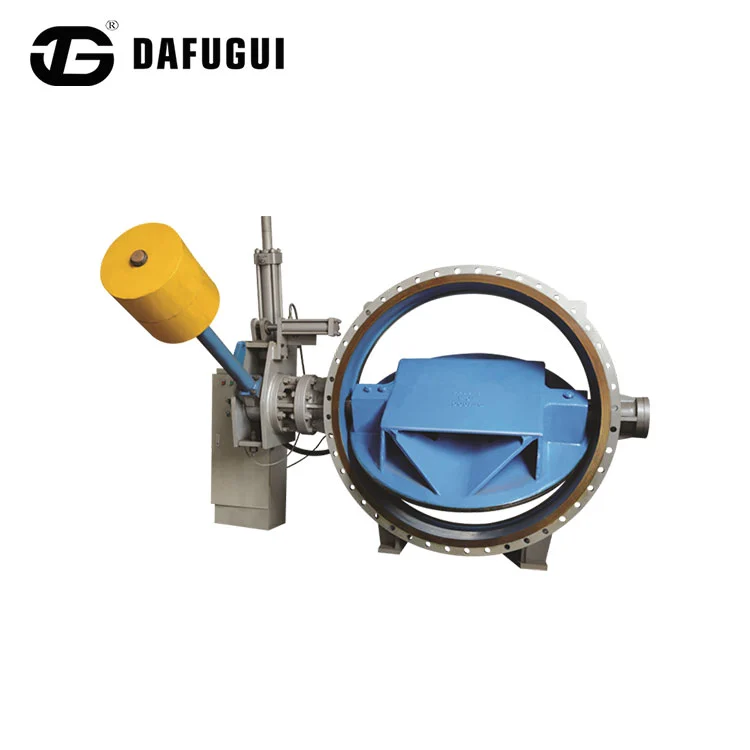

1. Hvad er en sommerfugleventil, og hvordan virker den?

En sommerfugleventil er en kvart-omdrejningsventil, der regulerer flowet ved hjælp af en cirkulær skive monteret på en central aksel. Skiven roterer inde i ventilhuset. I den lukkede position er skiven vinkelret på strømningsvejen, hvilket blokerer passagen af ​​væske. I åben position er skiven parallel med strømmen, hvilket tillader væske at passere med minimal modstand. Tætningen er skabt af et elastomert sæde, der enten er bundet til ventilhuset (fjedrende sæde) eller kan udskiftes (PTFE-sæde). Akslen er forbundet med en betjeningsmekanisme - et håndtag, et håndhjul eller en aktuator - der roterer skiven. Ventilen er typisk installeret mellem to flanger, deraf udtrykket "wafer" design. Den kan også slæbes, hvilket gør det muligt at installere ventilen for enden af ​​et rør uden en nedstrøms flange.

Designet af en sommerfugleventil byder på flere iboende fordele til pumpestationsanvendelser. Den første er dens kompakte ansigt-til-ansigt dimension. En sommerfugleventil fylder meget mindre end en skydeventil med samme diameter. Dette er kritisk i pumpestationer, hvor ventilgalleriet ofte er fyldt med pumper, rør og andet udstyr. Den anden er dens lave vægt. En sommerfugleventil er væsentligt lettere end en skydeventil, hvilket gør installationen nemmere og reducerer den strukturelle belastning af rørsystemet. Den tredje er dens kvartsvingsdrift. Skiven drejer kun 90 grader, hvilket betyder, at ventilen kan åbnes eller lukkes hurtigt. Dette er afgørende for nødisolering og for procedurer for opstart og nedlukning af pumpen. Tabellen nedenfor opsummerer de grundlæggende komponenter i en sommerfugleventil.

PåDafugui Pipe Valve Co., Ltd., vores fabrik fremstiller sommerfugleventiler til pumpestationsapplikationer i en række størrelser og konfigurationer. Vi tilbyder wafer og lug design, elastiske og PTFE sæder og manuelle og automatiserede operatører. Vores ingeniørteam arbejder tæt sammen med vandingeniører for at vælge den optimale ventil til hver applikation, hvilket sikrer pålidelig ydeevne og lang levetid.

2. Hvorfor betyder kompakt design noget i pumpestationer?

Det kompakte design af en sommerfugleventil er en af ​​de vigtigste årsager til dens popularitet i pumpestationer. En pumpestation er en kompleks samling af pumper, motorer, rør, ventiler og styringer. Pladsen er altid en præmie. Ventilgalleriet skal give plads nok til vedligeholdelsesadgang, men det skal også være så lille som muligt for at reducere byggeomkostningerne. En sommerfugleventil fylder væsentligt mindre end en skydeventil eller en kugleventil med samme diameter. For eksempel har en 12-tommer (DN300) sommerfugleventil en face-to-face dimension på cirka 78 mm, mens en portventil af samme størrelse har en front-to-face dimension på cirka 300 mm. Det betyder, at en sommerfugleventil kan spare over 220 mm plads pr. ventil. I en pumpestation med snesevis af ventiler er denne pladsbesparelse betydelig. Tabellen nedenfor sammenligner flade-til-ansigt-dimensionerne af sommerfugleventiler og skydeventiler for almindelige størrelser.

De pladsbesparelser, som Butterfly Valves giver, udmønter sig direkte i omkostningsbesparelser for pumpestationen. Et mindre ventilgalleri betyder mindre beton, mindre konstruktionsstål og mindre jord. Det betyder også kortere rørløb, hvilket reducerer tryktab og pumpeomkostninger. I en stor kommunal pumpestation kan besparelsen være betydelig. På vores fabrik designer vi vores sommerfugleventiler til at være så kompakte som muligt uden at gå på kompromis med ydeevnen. Vi bruger finite element analyse (FEA) til at optimere krops- og skivegeometrien for styrke- og flowkarakteristika. Vores mål er at levere en ventil, der er både kompakt og pålidelig.

3. Hvordan forbedrer lavt drejningsmoment drift og automatisering?

Det lave driftsmoment for en sommerfugleventil er en anden vigtig fordel for pumpestationsanvendelser. Moment er den kraft, der kræves for at dreje ventilakslen. I en spjældventil er drejningsmomentet højt, fordi spjældet skal løftes mod strømmen og friktionen fra spindelpakningen. I en sommerfugleventil er drejningsmomentet meget lavere, fordi skiven roterer gennem strømmen i stedet for mod den. Det lave drejningsmoment gør, at ventilen kan betjenes manuelt med et lille håndhjul eller håndtag, selv ved store størrelser. Det betyder også, at ventilen kan automatiseres med en mindre, billigere aktuator. Dette er især vigtigt i pumpestationer, hvor mange ventiler er automatiserede til fjernstyring og procesoptimering. Tabellen nedenfor sammenligner driftsmomentet for sommerfugleventiler og skydeventiler for almindelige størrelser.

Butterfly-ventilens lave drejningsmoment har flere praktiske fordele. For det første gør det manuel betjening nemmere og hurtigere. En enkelt operatør kan åbne eller lukke en stor sommerfugleventil med et simpelt håndtag. For det andet reducerer det størrelsen og omkostningerne til aktuatoren. En mindre aktuator bruger mindre energi og kræver mindre vedligeholdelse. For det tredje reducerer det belastningen på ventilakslen og lejerne, hvilket forlænger ventilens levetid. Hos Dafugui designer vores fabrik vores sommerfugleventiler til lavt driftsmoment. Vi bruger præcisionslejer og sædematerialer med lav friktion for at minimere drejningsmomentet. Vi tilbyder også en række operatører, herunder manuelle håndtag, håndhjul, elektriske aktuatorer og pneumatiske aktuatorer, for at passe til forskellige automatiseringskrav.

4. Hvilke tætningsteknologier sikrer bobletæt afspærring?

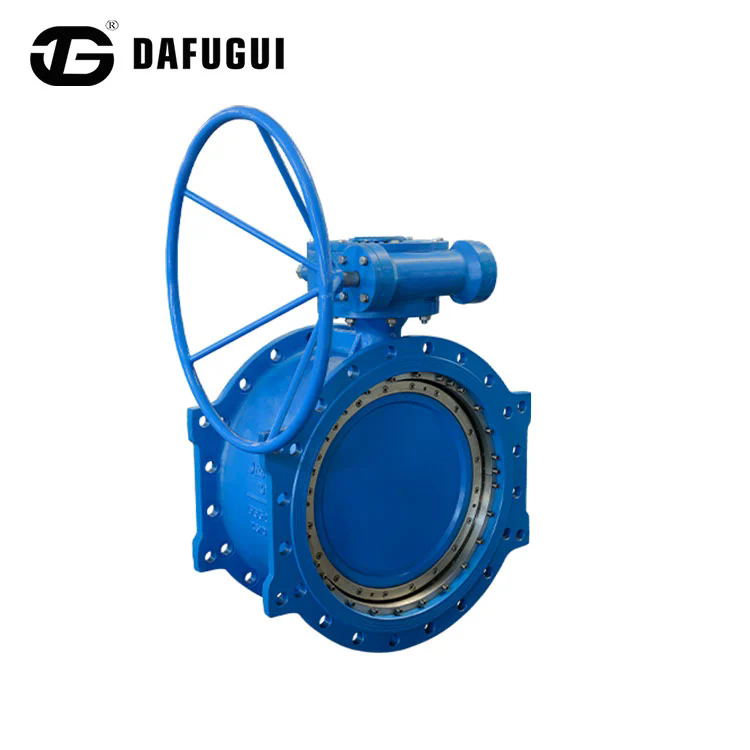

Bobletæt afspærring er afgørende for pumpestationsanvendelser. Når en pumpe er isoleret til vedligeholdelse, skal ventilen helt stoppe vandstrømmen. Selv en lille lækage kan forårsage sikkerhedsrisici, vandskade og procesineffektivitet. Tætningssystemet i en sommerfugleventil er derfor en kritisk designfunktion. Den mest almindelige tætningsteknologi er det elastiske sæde, som er lavet af et elastomert materiale som EPDM eller NBR. Sædet er bundet til ventilhuset, og når skiven lukker, komprimeres det mod sædet, hvilket skaber en tæt tætning. Sædematerialet skal være kompatibelt med vandkemien og driftstemperaturen. Til højere temperaturer eller mere aggressivt vand kan et PTFE-sæde bruges. Tabellen nedenfor opsummerer de tætningsteknologier, der bruges i vores sommerfugleventiler.

På vores fabrik bruger vi kun sædematerialer af høj kvalitet fra velrenommerede leverandører. Vi tester hver ventil for lækage ved det maksimale driftstryk, før den sendes. Vi tilbyder også en række sædedesigns, herunder limede sæder og udskiftelige sæder, for at passe til forskellige vedligeholdelsespræferencer. Vores mål er at levere en sommerfugleventil, der leverer pålidelig, bobletæt afspærring gennem hele dens levetid.

5. Hvordan er en sommerfugleventil sammenlignet med port- og kugleventiler?

Når man vælger en ventil til en pumpestationsanvendelse, har ingeniører flere muligheder, herunder skydeventiler, kugleventiler og sommerfugleventiler. Hver type har sine egne styrker og svagheder, og valget afhænger af de specifikke krav til applikationen. Tabellen nedenfor sammenligner nøgleegenskaberne for disse ventiltyper.

Som tabellen viser, tilbyder sommerfugleventilen den bedste kombination af kompakthed, lav vægt, lavt drejningsmoment og omkostningseffektivitet til pumpestationsanvendelser. Mens skydeventilen har et lavere tryktab, når den er helt åben, er sommerfugleventilens trykfald acceptabelt for de fleste pumpestationsapplikationer, især når ventilen er korrekt dimensioneret. Kugleventilen tilbyder fremragende tætning, men er dyrere og mere omfangsrig end sommerfugleventilen. Hos Dafugui Pipe Valve Co., Ltd. har vi stor erfaring med at levere sommerfugleventiler til pumpestationer og kan yde teknisk support til at hjælpe dig med at vælge den rigtige ventil til din applikation.

6. Hvad er de vigtigste specifikationer for pumpestations butterflyventiler?

Nøglespecifikationerne for en sommerfugleventil, der bruges i pumpestationsapplikationer, omfatter størrelsen, trykklassificeringen, kropsmaterialet, skivematerialet, akselmaterialet, sædematerialet, endeforbindelsen og operatørtypen. Tabellen nedenfor giver en oversigt over de typiske specifikationer for vores sommerfugleventiler.

På vores fabrik fremstiller vi sommerfugleventiler for at opfylde disse specifikationer og mere. Vi kan tilpasse ventilen, så den passer til specifikke projektkrav, herunder specielle materialer, specielle endeforbindelser og specielle betjeningsmekanismer. Vores ingeniørteam kan hjælpe med udvælgelsesprocessen og give detaljerede tekniske data til dit projekt.

7. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er forskellen mellem en wafer og en lug Butterfly Valve?

Svar: En wafer Butterfly Valve er designet til at blive installeret mellem to flanger. Ventilen holdes på plads af flangeboltene, som går gennem ventilhuset. En butterflyventil har gevindindsatser på kroppen, der gør det muligt at installere den for enden af ​​et rør uden en nedstrøms flange. Lugdesignet er nyttigt til blindvejsservice og til vedligeholdelse, hvor den ene side af ventilen skal afbrydes. Hos Dafugui Pipe Valve Co., Ltd. fremstiller vi både wafer og lug Butterfly Valves.

Spørgsmål 2: Kan en sommerfugleventil bruges til flowkontrol, eller kun til isolering?

Svar: En sommerfugleventil kan bruges til både isolering og flowkontrol. Fordi skiven roterer gennem strømningsvejen, kan den placeres i mellemliggende vinkler for at regulere strømningshastigheden. For præcis flowkontrol kan der dog være behov for en specialdesignet reguleringsspjeldventil med en karakteriseret skive. Til simple droslingsapplikationer er en standard sommerfugleventil ofte tilstrækkelig. Vores ingeniørteam kan rådgive om den bedste ventil til dine specifikke flowkontrolkrav.

Spørgsmål 3: Hvordan vælger jeg det rigtige sædemateriale til min pumpestation?

Svar: Sædematerialet afhænger af vandkemien, driftstemperaturen og den nødvendige levetid. EPDM er standardvalget til drikkevand og spildevand, fordi det er modstandsdygtigt over for vand, damp og milde kemikalier, og det har et bredt temperaturområde. NBR bruges, når vandet kan indeholde olie eller brændstof. PTFE bruges til højtemperaturvand eller aggressive kemikalier. Viton bruges til de mest krævende kemiske og temperaturforhold. Vores tekniske team kan hjælpe dig med at vælge det rigtige sædemateriale til din applikation.

Spørgsmål 4: Hvor ofte skal en sommerfugleventil vedligeholdes?

Svar: Vedligeholdelseshyppigheden afhænger af applikationen og driftsbetingelserne. For pumpestationsventiler anbefaler vi en visuel inspektion kvartalsvis, et driftstjek halvårligt og et komplet eftersyn hvert 3.-5. år eller efter et specificeret antal cyklusser. Inspektionen bør omfatte kontrol for utætheder, verifikation af driftsmomentet og inspektion af sædet for slid. Regelmæssig vedligeholdelse sikrer pålidelig ydeevne og lang levetid.

Spørgsmål 5: Kan en sommerfugleventil automatiseres?

Svar: Ja, en sommerfugleventil kan automatiseres med en elektrisk eller pneumatisk aktuator. Elektriske aktuatorer er almindeligt anvendt i pumpestationer til fjernstyring og integration med anlæggets SCADA-system. Pneumatiske aktuatorer anvendes, hvor trykluft er tilgængelig og hurtig drift er påkrævet. På vores fabrik tilbyder vi en række aktuatorer og kan levere komplette ventilsamlinger med aktuatoren monteret og testet.

8. Konklusion

Sommerfugleventiler foretrækkes af vandingeniører til pumpestationsapplikationer, fordi de tilbyder en unik kombination af fordele: kompakt design, letvægtskonstruktion, lavt driftsmoment, bobletæt forsegling og omkostningseffektivitet. Disse fordele udmønter sig i mindre ventilgallerier, lavere byggeomkostninger, lettere betjening og pålidelig ydeevne. Hos Dafugui Pipe Valve Co., Ltd. har vores fabrik ekspertisen og udstyret til at fremstille sommerfugleventiler, der opfylder de mest krævende krav til pumpestationsanvendelser. Vi bruger materialer af høj kvalitet, præcise fremstillingsprocesser og strenge tests for at sikre, at hver ventil, vi producerer, leverer pålidelig ydeevne og lang levetid.

Uanset om du designer en ny pumpestation, opgraderer et eksisterende anlæg eller vedligeholder et industrielt vandsystem, inviterer vi dig til at kontakte vores tekniske team for at drøfte dine krav. Vi kan levere detaljerede produktspecifikationer, materialevalgshjælp og applikationssupport. Vores forpligtelse til kvalitet og kundetilfredshed har gjort os til en betroet partner for vandinfrastrukturprojekter rundt om i verden.

Kontakt Dafugui Pipe Valve Co., Ltd. i dagfor at diskutere dine krav til sommerfugleventiler og opdage, hvordan vores ventiler kan forbedre effektiviteten og pålideligheden af ​​din pumpestation.
