Hvordan beskytter en bælgeudvidelse rørledningssystemer mod termisk udvidelse, vibrationer og mekanisk belastning?

Rørledninger i petrokemiske, kraft- og metallurgianlæg står konstant over for termisk udvidelse, sammentrækning, vibrationer og mekanisk deformation. Uden korrekt kompensation kan disse kræfter forårsage utætheder, udmattelsesrevner og for tidlig udstyrsfejl. DeBælge ekspansionsledfraDafuguiabsorberer aksiale, laterale, kantede og kombinerede forskydninger gennem den elastiske deformation af rustfri stålbælge. Med et temperaturområde fra -235°C til +450°C og trykmodstand op til 32MPa leverer denne komponent pålidelig ydeevne i de mest krævende industrielle miljøer. Denne artikel undersøger dets arbejdsprincip, nøglefordele, hovedtyper, installationsvejledning og producentens support, der gør Dafugui til en betroet leverandør.

Rollen af ​​ekspansionsled i industriel rørledningssikkerhed

Ethvert industrielt rørledningssystem gennemgår dimensionsændringer på grund af temperaturudsving, udstyrsvibrationer og strukturel sætning. Hvis disse bevægelser ikke imødekommes, kan den resulterende spænding overføres til ankre, dyser og tilsluttet udstyr, hvilket fører til for tidlig fejl. En bælgudvidelse fungerer som et fleksibelt element, der absorberer disse bevægelser, beskytter hele systemet og forlænger dets levetid.

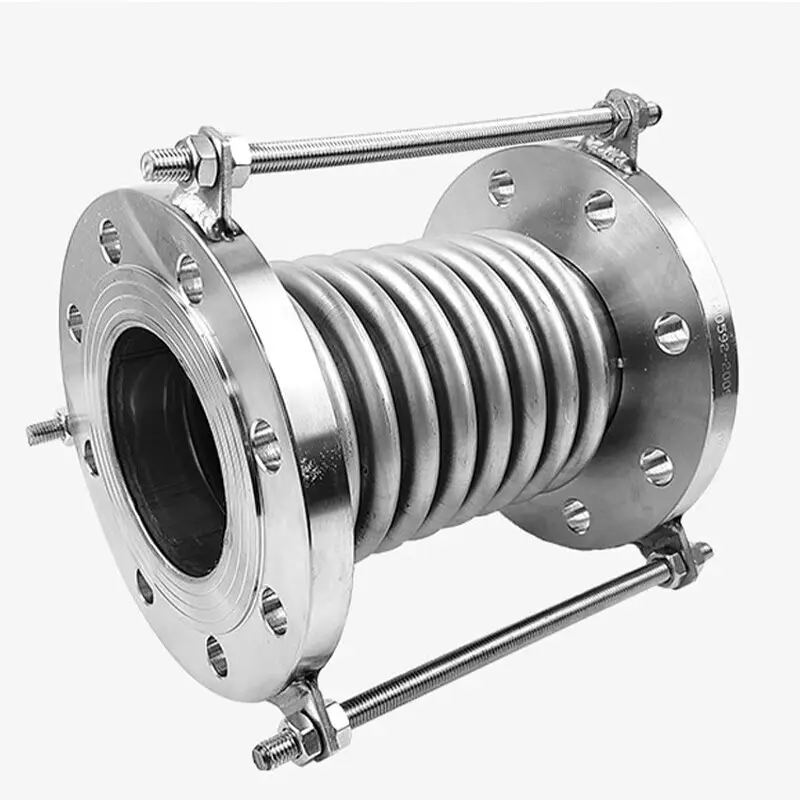

Dafugui, baseret i Wenzhou, Zhejiang, fremstillerBælge ekspansionsledder kombinerer en korrugeret rustfri stålbælge med enderør, flanger og andet tilbehør. Bælgens elastiske deformation omdanner rørledningens forskydningsspænding til kontrolleret bevægelse, hvilket reducerer belastningen på faste understøtninger og forhindrer lækage ved kritiske forbindelser. Dette gør ekspansionsfugen til en væsentlig komponent i raffinaderier, kraftværker, kemiske behandlingsfaciliteter og metallurgiske operationer.

Arbejdsprincip og funktionelt design

Bælgekspansionsleddets kernearbejdsprincip er ligetil, men yderst effektivt. Når en rørledning udvider sig eller trækker sig sammen på grund af temperaturændringer, komprimeres eller udvides den korrugerede bælge i overensstemmelse hermed og absorberer forskydningen uden at overføre stress til den omgivende struktur. Den samme mekanisme absorberer side- og vinkelbevægelser forårsaget af mekaniske vibrationer eller installationsfejl.

Selve bælgen er det primære arbejdselement, fremstillet af rustfrit stål for korrosionsbestandighed og holdbarhed. Enderør og flanger udgør tilslutningspunkterne, mens indvendige muffer styrer flowet og beskytter bælgen mod direkte eksponering for mediet. Tilslutningsmetoder omfatter flange- og svejsede typer, hvilket gør det muligt at integrere samlingen i en bred vifte af rørledningskonfigurationer.

Ud over forskydningskompensation giver bælgekspansionsleddet også trykmodstand, tætning, temperaturmodstand, slagfasthed, vibrationsdæmpning og støjreduktion, hvilket gør den til en multifunktionel komponent i moderne rørsystemer.

Vigtige fordele

Følgende tabel opsummerer de primære fordele vedBælge ekspansionsledfraDafugui.

Hovedtyper og udvælgelsesvejledning

Bælgeudvidelsessamlinger klassificeres primært efter kompensationstilstand. At forstå disse typer hjælper ingeniører med at vælge den rigtige komponent til hver applikation:

• Aksial type– Absorberer primært aksial forskydning langs rørledningens akse, almindeligvis brugt i lige strækninger, der er udsat for termisk vækst.

• Lateral Type– Absorberer primært sideforskydning vinkelret på rørledningens akse, velegnet til forskudte rørarrangementer.

• Kantet type– Absorberer primært vinkelforskydning, ofte brugt i par for at imødekomme retningsændringer.

• Trykbalancerede typer– Designet til at minimere reaktionskræfterne genereret af internt tryk, hvilket reducerer belastningen på ankre og understøtninger.

• Kombinerede konfigurationer– Skræddersyet til at håndtere flere forskydningstilstande samtidigt.

Baseret på materiale er ekspansionsfuger opdelt i metal og ikke-metal typer.Dafuguigiver typeanbefalinger baseret på de specifikke forskydningsmønstre, driftstryk, temperatur og medium for hvert rørledningssystem.

Best Practices for installation

Korrekt installation er afgørende for at sikre, at ekspansionsfugen fungerer som designet og opnår sin forventede levetid. Følgende retningslinjer skal overholdes:

• Inspektion før installation– Bekræft modellen, specifikationerne og rørledningskonfigurationen for at bekræfte overholdelse af designkravene.

• Bekræftelse af retning– For kompensatorer med indvendige muffer skal du sikre dig, at mufferetningen flugter med middelstrømsretningen.

• Ingen tvungen justering– Brug ikke kompensatorens deformation til at korrigere rørledningsinstallationsafvigelser, da dette påvirker funktion og levetid.

• Beskyt bælgen– Undgå at svejsesprøjt kommer i kontakt med bælgoverfladen og undgå mekanisk beskadigelse under installationen.

• Fjern positioneringsanordninger– Fjern hjælpepositioneringsanordninger, der bruges til transport, efter at rørledningsinstallationen er afsluttet.

• Hydrostatisk test– Forstærk faste rørstøtter ved rørledningsender, hvor kompensatorer er installeret under trykprøvning.

• Fri bevægelighed– Sørg for, at alle bevægelige komponenter ikke er begrænset af eksterne strukturer.

Materialevalg og tilpasning

Valget af bælgmateriale afhænger af mediet, temperaturen og korrosionsforholdene. Fælles muligheder omfatter:

• Rustfrit stål 304– Velegnet til generelle forhold med moderat korrosionsbestandighed.

• Rustfrit stål 316L– Tilbyder bedre korrosionsbestandighed til kemiske og marine miljøer.

• Rustfrit stål 321– Giver forbedret modstand mod høje temperaturer til damprørledninger.

Dafuguitilbyder også ikke-standard tilpasning, herunder specielle diametre, nikkelbaserede legeringer og specifikke tryk- og temperaturkrav. Kunderne kan levere driftsparametre, og det tekniske team vil udvikle en skræddersyet løsning. Denne fleksibilitet sikrer, at ekspansionsfugen matcher de nøjagtige krav til hver enkelt installation, hvad enten det er inden for olie og gas, kemisk behandling, vandhåndtering eller tung industriel infrastruktur.

Ofte stillede spørgsmål

Q1: Hvad er forskellen mellem bælgekspansionsfuger og muffeekspansionsled?

A: Bælgeekspansionsfuger absorberer forskydning gennem elastisk deformation af bælgen, hvilket giver stor kompensationskapacitet, god tætning og egnethed til forskydning i flere retninger. Muffeekspansionsled absorberer aksial forskydning gennem muffeglidning, med en enklere struktur, men kræver regelmæssig vedligeholdelse. Bælgetyper er mere udbredte under generelle forhold.

Q2: Hvordan vælger jeg det rigtige bælgmateriale til min applikation?

A: Valget afhænger af medium og temperatur. SS304 passer til generelle betingelser; SS316L tilbyder bedre korrosionsbestandighed til kemiske og marine miljøer; SS321 giver forbedret ydeevne ved høje temperaturer til dampledninger. Dafugui kan anbefale den passende karakter baseret på dine driftsparametre.

Q3: Kræver bælgenes ekspansionsled regelmæssig vedligeholdelse?

A: Ja. Periodisk inspektion anbefales for at kontrollere bælgoverfladen for revner, korrosion eller mekaniske skader; at verificere flangebolte for tæthed; og for at bekræfte, at grænseanordningerne er korrekt placeret. Hvis der konstateres betydelig deformation eller beskadigelse, skal enheden udskiftes omgående.

Q4: Understøtter Dafugui tilpassede ekspansionsfuger?

A: Ja. Ikke-standard tilpasning er tilgængelig, herunder ikke-standard diametre, specielle materialer og specifikke tryk- og temperaturkrav. Angiv venligst driftsparametre for en skræddersyet løsning.

Q5: Hvad er standardgennemløbstider og betalingsbetingelser?

A: Standard leveringstid er 15 til 30 dage for standardvarer og 35 til 45 dage for tilpasset produktion. Betalingsbetingelser inkluderer T/T og L/C ved syne, med handelsbetingelser på EXW, FOB og CIF (Incoterms 2020).

Q6: Er gratis prøver tilgængelige?

A: Ja, gratis standardprøver tilbydes til standardstørrelser og almindelige materialer såsom SS304 og SS316/316L. Prøvegebyrer gælder for store størrelser eller specielle legeringer. Standard reservedele leveres baseret på kundens krav.

Konklusion

DeBælge ekspansionsled fraDafugui leverer pålidelig kompensation for termisk udvidelse, vibrationer og mekanisk deformation i krævende rørledningssystemer. Med forskydningsabsorption i flere retninger, et bredt temperaturområde, højtrykskapacitet og fleksible tilslutningsmuligheder, beskytter det udstyr og forlænger levetiden på tværs af petrokemiske, energi- og metallurgiapplikationer. Bakket op af over 15 års produktionserfaring, tilpasningsmuligheder og omfattende kvalitetsdokumentation, leverer Dafugui en pålidelig løsning til ingeniører og indkøbsteams. For at diskutere dine pipelinekrav eller anmode om en teknisk anbefaling,kontakt Dafugui-teamet i dag– vi står klar til at støtte dit projekt fra udvælgelse til levering.
