Modvægt butterfly buffer kontraventil med langsom lukkemekanisme

Dafugui kontravægt butterfly buffer kontraventil med langsom lukkemekanisme kombinerer tyngdekraftsassisteret lukkekraft med hydraulisk bufferteknologi for at opnå stabil lukning uden slam uden ekstern strømforsyning.

Når pumpedriften stopper uventet, genererer modvægten indledende lukkemoment for at drive ventilskiven mod den lukkede position. Under det sidste lukketrin styrer den hydrauliske dæmpningsanordning skivens bevægelseshastighed, hvilket reducerer pludselige flowafbrydelser og hjælper med at minimere vandslagseffekter.

Fremstillet i Dafuguis ventilproduktionsanlæg, understøtter ventilen duktilt jern, støbt stål og rustfrit stål materialekonfigurationer til forskellige rørledningsmedier og driftsforhold.

Arbejdsprincip og langsom lukning

Gravitationsassisteret modvægtslukning

En ekstern kontravægtarm er installeret på ventilakslen for at give kontinuerligt lukkemoment gennem tyngdekraften. I modsætning til elektrisk styrede aktuatorer fungerer modvægtssommerfuglebufferkontraventilen med langsom lukkemekanisme automatisk under strømsvigt eller nødpumpestop.

Modvægtspositionen kan justeres langs vægtstangsarmen for at ændre lukkeegenskaberne i henhold til rørledningstryk, strømningshastighed og installationskrav.

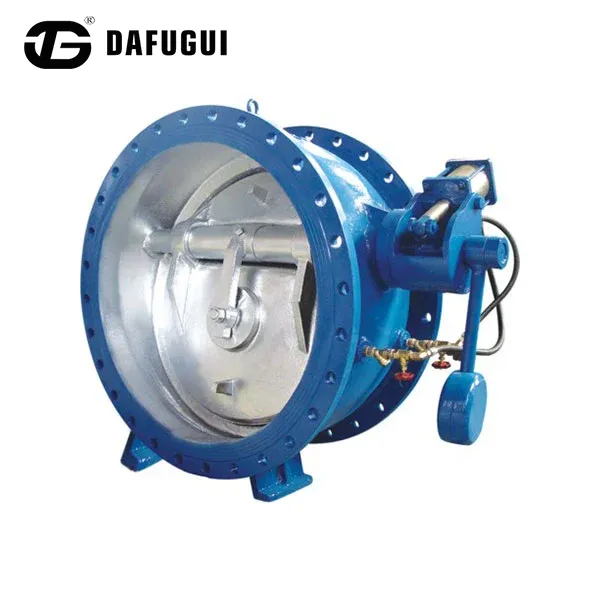

Hydraulisk dæmpning til kontrolleret lukning

Under det indledende lukketrin bevæger ventilskiven sig hurtigt under omvendt strømningskraft og modvægt.

Når skiven nærmer sig siddepositionen, styrer den hydrauliske dæmpningscylinder den endelige lukkehastighed ved at regulere oliestrømmen gennem det interne droslingssystem.

Denne to-trins afslutningsproces hjælper:

Reducer ventilskivens stød mod sædet

Minimer trykudsving

Forbedre tætningskomponenternes levetid

Reducer vibrationer i store rørledningssystemer

Dafugui Brand Advantage: Konkurrencefordel over Peers

• Industriel klyngesynergi:Beliggende i Longwan District, Wenzhou—Kinas Valve City—og kun 3 km fra Wenzhou Lufthavn, drager Dafugui fordel af en uovertruffen lokal forsyningskæde og effektive internationale skibsruter.

• Integreret 5.000 m² produktionsfacilitet:Støbebearbejdning af huse, CNC-bearbejdning, automatiseret svejsning og trykprøvning under ét tag giver os mulighed for at eliminere mellemmandsopmærkninger og levere konkurrencedygtige fabriksdirekte priser.

• Avanceret maskininvestering:Ved at bruge store støbebearbejdningscentre, højpræcisions CNC drejebænke og automatiserede svejselinjer opretholder Dafugui højere produktionspræcision og kortere gennemløbstider end regionale montageværksteder.

Tekniske specifikationer

Kvalitetskontrol og test

Hver Dafugui kontravægt butterfly buffer kontraventil med langsom lukkemekanisme gennemgår inspektionsprocedurer før forsendelse:

Hydrostatisk tryktest

Ventilhuse testes under hydrostatisk tryk i henhold til gældende standarder for at verificere trykmodstand og strukturel integritet.

Sædelækagetest

Tætningsydelsen kontrolleres under nominelle trykforhold for at bekræfte pålidelig lukningsydelse.

Hydraulisk dæmpningsydelsestest

Lukkeslag og dæmpningsegenskaber inspiceres for at sikre jævn drift af den langsomt lukkende mekanisme.

Dimensionel inspektion

Kritiske komponenter, herunder:

Ventil aksel

Skive position

Flange dimensioner

Modvægt kobling

måles inden slutmontage.

Ofte stillede spørgsmål

Hvad sker der, hvis et strømsvigt stopper hovedpumperne uventet?

Modvægtsmekanismen falder automatisk under tyngdekraften, når fremadstrømmen standser, hvilket starter øjeblikkelig lukning uden at kræve ekstern elektricitet eller manuel indgriben.

Kan kontravægten butterfly buffer kontraventil med langsom lukkemekanisme bruges i ubehandlede råvandsrørledninger?

Ja, når den er udstyret med et epoxybelagt sejtjernshus og rustfrit stålskaft, håndterer det råt flodvand og regnvandsafstrømning indeholdende milde suspenderede stoffer uden at klæbe.

Hvordan er Dafuguis priser sammenlignet med europæiske ventilleverandører?

Ved at udnytte Wenzhous modne industrielle økosystem og integrerede fabriksdrift leverer Dafugui CE- og API-kompatible ventilpakker til væsentligt reducerede indkøbsgennemløbstider og omkostningspunkter.
