Heavy Duty stødabsorberende sommerfuglepude kontraventil
  • Heavy Duty stødabsorberende sommerfuglepude kontraventilHeavy Duty stødabsorberende sommerfuglepude kontraventil

Heavy Duty stødabsorberende sommerfuglepude kontraventil

Holdbar Heavy Duty stødabsorberende sommerfuglepude kontraventiludstyr, leveret af den kinesiske producent Dafugui, kontrollerer alvorlige væskechok i industrielle netværk. Bygget med et forstærket pudesæde sikrer denne fabriksdirekte ventil højtrykspumpeledninger.
    Industriel kontraventilløsning

    Heavy Duty stødabsorberende sommerfuglepude kontraventil til industrielle rørledningssystemer

    Dafugui Heavy Duty stødabsorberende sommerfuglepudekontraventil er konstrueret til krævende væskekontrolmiljøer, hvor hyppige trykvariationer og høj strømningshastighed kræver forbedret mekanisk beskyttelse.

    Sammenlignet med konventionelle sommerfuglekontraventiler inkorporerer dette design et forstærket ventilhus, højstyrke akselsamling og stødabsorberende struktur nær tætningsområdet. Under omvendte strømningsforhold absorberer støddæmpningsmekanismen en del af skivens lukning, hvilket hjælper med at reducere mekanisk belastning på ventilkomponenter og tilsluttede rørledningssystemer.

    Ventilen understøtter konfigurationer af støbestål, rustfrit stål og duktilt jern afhængigt af driftstryk, væskekarakteristika og korrosionskrav. Udforsk voreskontraventilområdeogindustrielle ventilkategorier.

    Heavy Duty Shock Absorbing Butterfly Cushion Check Valve
    Konstruktion og funktion

    Kraftig konstruktion og stødabsorberingsdesign

    01

    Forstærket ventilhusstruktur

    Den kraftige stødabsorberende sommerfuglepude kontraventilhus bruger øget vægtykkelse og optimeret støbedesign for at forbedre modstanden mod:

    • Rørledningsvibration
    • Trykcykling
    • Ekstern mekanisk belastning
    • Termiske ekspansionsbelastninger

    Kritiske kropsområder kan inspiceres gennem dimensionel verifikation og ikke-destruktiv testning i henhold til projektets krav.

    Pude sæde stødabsorberingssystem

    En forstærket pudestruktur er installeret bag tætningsområdet for at absorbere lukkende slagenergi, når skiven nærmer sig sædepositionen.

    Polstringssystemet hjælper med:

    • Reducer stød på skivesæder
    • Lavere vibrationstransmission
    • Beskyt aksel- og tætningskomponenter
    • Forbedre driftsstabiliteten under hyppige cykelforhold

    Højstyrke aksel- og lejesamling

    Ventilakslen er fremstillet af rustfrit stålmaterialer inklusive 410, 304 eller 316 optioner.

    Overdimensionerede akseldimensioner kombineret med PTFE-forede eller bronzebøsninger giver:

    • Glat skiverotation
    • Reduceret mekanisk slid
    • Forbedret modstand mod differenstrykbelastninger

    Materiale muligheder for forskellige servicebetingelser

    Ventilen understøtter konfigurationer af støbt stål, rustfrit stål og duktilt jern. Det endelige materialevalg bør baseres på driftstryk, væskekarakteristika, korrosionskrav og projektspecifikationen.

    Udvælgelsesreference

    Anvendelsesvejledning til industrien

    02
    Industri Driftstilstand Anbefalet konfiguration Fordel
    Termisk kraftværk Kølevandscirkulation, trykcykling WCB krop + rustfrit stålbeklædning Forbedret holdbarhed ved gentagen drift
    Kemisk forarbejdning Ætsende industrivæsker CF8M / CF3M rustfrit stål Forbedret korrosionsbestandighed
    Minedrift Afvanding Højstrøms slibende vand Krop af sejt jern + slidstærk beklædning Reduceret erosionsrisiko
    Industrielt vandsystem Pumpeudledningsrørledninger Kraftig pudestruktur Reduceret hydraulisk påvirkning

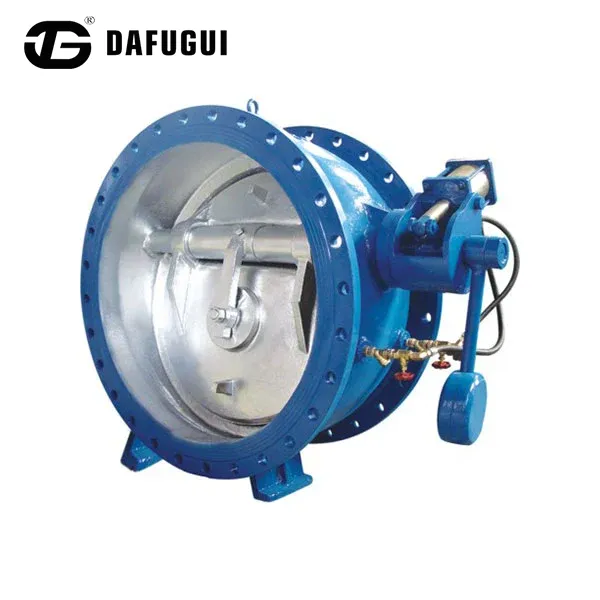

    Butterfly Buffer Check Valve
    Produktdata

    Tekniske specifikationer

    03

    Følgende specifikationer er gengivet fra den medfølgende produktinformation. Bekræft venligst den tekniske formulering og gældende standarder med projektteamet før det endelige udstyrsvalg.

    Nominel effekt 1,0-2,5 billioner hex
    Nominel diameter 50-1400 mm
    Arbejdstemperatur 0-80°C
    Gældende service Naturligt vand, damvand osv.
    kropsmateriale Kropsmateriale: Kugleblæk jern, jern eller stål tilgængelig
    Tilslutningsmetode Juridisk sammenhæng
    Ansou stilling Suihan udgangsrør
    Dafugui Support

    Dafugui Brand Advantage: Eftersalgsservice og teknisk vejledning

    Teknisk dokumentation og servicesupport er tilgængelig for at hjælpe kunder med at koordinere installation, idriftsættelse og løbende vedligeholdelse.

    Omfattende tekniske manualer

    Enhver forsendelse med kraftig stødabsorberende sommerfuglepude-kontraventil inkluderer omfattende tekniske tegninger, sekvensdiagrammer for bolttilspændingsmoment og buffervedligeholdelsesmanualer.

    Remote og On-Site justering konsultation

    Vores ingeniørteam yder support til videoopsætning og teknisk rådgivning for at hjælpe klientprojektteams under installation og idriftsættelse i marken.

    Rapid-Response Reservedelslager

    Vi opretholder et lager af kritiske interne komponenter, tætninger og aksler, hvilket muliggør hurtig global afsendelse for at minimere nedetid hos kunder.

    Produkt spørgsmål

    Ofte stillede spørgsmål

    Hvilken vedligeholdelse kræver den indvendige stødabsorberende pude over tid?

    Pudezonen kræver minimal rutinepleje. Inspicering af sædetætninger og akselpakning under planlagte årlige anlægsvedligeholdelsesomgange er typisk tilstrækkeligt.

    Modstår denne kraftige stødabsorberende sommerfuglepudekontraventil højhastighedsvæskeerosion?

    Ja, den indre strømningsvej er strømlinet for at minimere turbulens, og kritiske tætningskanter kan overlejres med hårdtvendte legeringer som Stellite til svære slibende forhold.

    Hvor hurtigt reagerer Dafuguis tekniske serviceteam på forespørgsler i marken?

    Vores dedikerede eftersalgsingeniørgruppe evaluerer feltforespørgsler og yder teknisk vejledning eller diagnostisk support inden for 24 timer.
