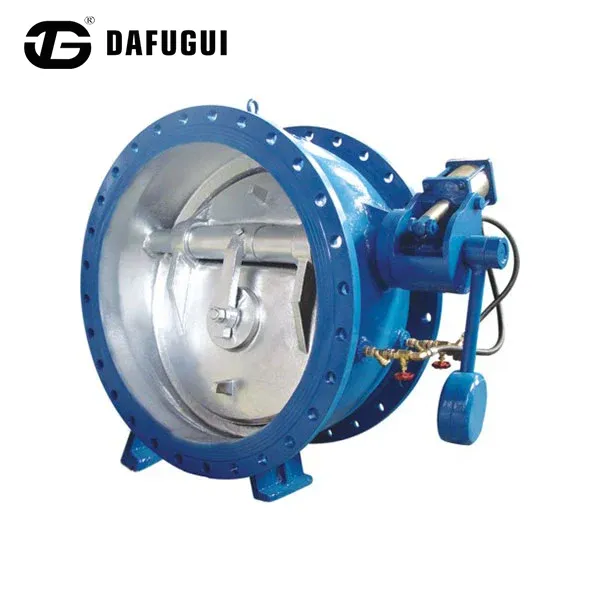

Dobbeltplade butterfly kontraventil med hydraulisk buffersystem

Køb dobbeltplade butterfly kontraventil med hydrauliske buffersystemenheder direkte fra den kinesiske producent Dafugui for at opgradere røreffektiviteten. Ved at kombinere et kompakt wafer-fodaftryk med en intern hydraulisk dæmpningsmekanisme klarer denne robuste ventil linjevibrationer på tværs af 1,0-2,5 MPa forsyningsnetværk, mens den reducerer installationsvægten.

Strukturelt design og driftsmæssige fordele

Kompakt wafer-type konstruktion

Den dobbeltplade butterflykontraventil med hydraulisk buffersystemhusdesign tillader installation mellem rørledningsflanger, hvilket reducerer den samlede installationslængde sammenlignet med traditionelle swing-type kontraventiler.

Fordelene omfatter:

Reduceret installationspladsbehov

Lavere ventilvægt til rørledninger med stor diameter

Lettere vedligeholdelse i kompakt udstyrslayout

Velegnet til pumpeskinner og modulære systemer

Dobbeltplade flowkontroldesign

Ventilen bruger to uafhængige halvcirkulære plader forbundet gennem en central hængselaksel.

Under normalt flow:

Væsketryk skubber pladerne op.

Split-disc-designet giver en afbalanceret flowbane.

Lavere skivebevægelse hjælper med at reducere åbningsmodstanden.

Under omvendt flow:

Fjedre hjælper med hurtig indledende lukning.

Det hydrauliske buffersystem styrer den sidste sædebevægelse.

Kontrolleret lukning hjælper med at reducere tryksvingninger forårsaget af pludselig afbrydelse.

Standarder og designoverholdelse

Materialevalgsvejledning til driftsforhold

Dafugui Brand Advantage: Certificeringer og kvalitetssikring

• Triple ISO-akkreditering:Dafugui opererer under certificerede ISO 9001 (Quality Management), ISO 14001 (Environmental) og ISO 45001 (Coccupational Safety) rammer for at garantere ensartet produktionskvalitet.

• Global markedsoverholdelse:Produkter har europæisk CE-certificering til fri omsætning på EU's industrimarkeder og opfylder strenge API-standarder for internationale olie- og gasvæskekontrolsystemer.

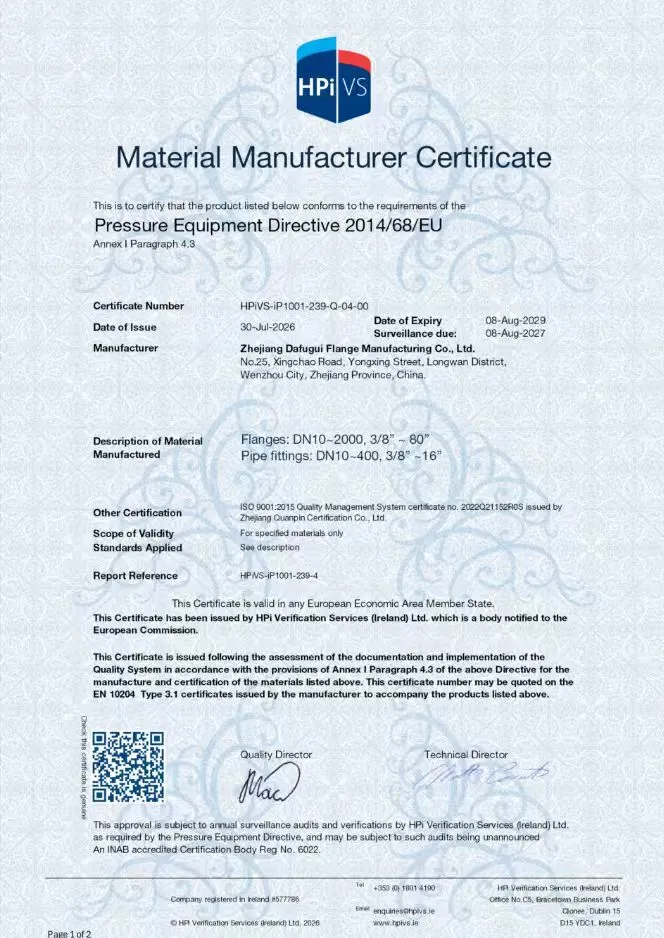

• 100 % fabrikssporbarhed:Hver dobbeltplade butterfly kontraventil med hydraulisk buffersystem har hårdtstemplede varmenumre og materialeidentifikationskoder, der er knyttet til fulde EN 10204 3.1 Materiale Test Reports (MTR).

Kvalitetsinspektionsprotokoller

• Hydrostatisk skaltest:Testet ved 1,5x arbejdstryk til kontrol af strukturel lyd.

• Højtrykssædetest:Testet ved 1,1x rating for at bekræfte bobletæt forsegling.

• Inspektion af pladejustering og fjederspænding:Kontrolleret for at sikre afbalanceret pladelukning uden binding.

• Visuelle og overfladerevisioner:Verificeret fri for sandhuller, porøsitet eller bearbejdningsgrater.

Tekniske specifikationer

Ofte stillede spørgsmål

Kan denne dobbeltplade butterfly kontraventil med hydraulisk buffersystem installeres i lodrette rørstrækninger?

Ja, den kan installeres i lodrette linjer med opadgående flow. Vridningsfjedrene hjælper med den indledende pladelukning, før flowvending begynder, hvilket sikrer en hurtig afspærring uden smæk.

Hvorfor foretrækkes et dobbeltpladedesign frem for en enkelt skiveventil i slæder med begrænset plads?

Den dobbelte pladekonfiguration deler flowområdet i to, hvilket drastisk reducerer skivens vandringsafstand og ventilvægt, samtidig med at den tillader en meget kortere kropsprofil ansigt til ansigt.

Hvordan tester Dafugui for sædetæthed, før de sender produkter fra fabrikken?

Hver enkelt ventil gennemgår fabrikkens hydrostatiske kropstest ved 1,5 gange det nominelle tryk og bobletætte sædetætningstests ved 1,1 gange det nominelle tryk i henhold til ISO 5208-standarderne.
