Butterfly buffer kontraventil med hydraulisk dæmpningscylinder

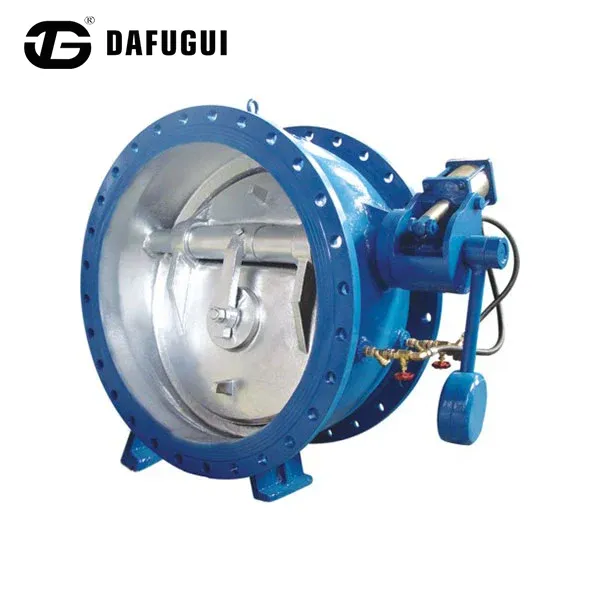

Butterfly Buffer Back Valve med hydraulisk dæmpningscylinder, der leveres direkte af den kinesiske producent Dafugui, giver pålidelig tilbagestrømningskontrol til tunge kommunale og industrielle rørledninger. Den fungerer problemfrit på tværs af DN50-DN1400-størrelser og bruger to-trins hydraulisk buffering til at styre trykstød uden at gå på kompromis med systemets effektivitet.

Ventilen er fremstillet med duktilt jern, støbt stål eller rustfrit stål og er velegnet til vandtransmissionsrørledninger, kloaksystemer, kølevandscirkulationsnetværk og industrielle væskeanvendelser. Dafugui leverer tilpasset hydraulisk justering baseret på rørledningstryk, pumpeegenskaber og driftskrav.

Driftsprincip for hydraulisk bufferkontrol

To-trins lukkedesign

Når butterflybufferkontraventilen med hydraulisk dæmpningscylinder stopper eller strømningsretningen ændres, begynder ventilskiven at lukke automatisk under omvendt strømningskraft.

I løbet af det første trin fuldføres ca. 70-80 % af skivevandringen hurtigt for at forhindre overdreven tilbagestrømning.

Under andet trin styrer den eksterne hydrauliske dæmpningscylinder den endelige lukkebevægelse, så skiven gradvist kan nærme sig ventilsædet.

Hydraulisk cylinderdæmpningsmekanisme

Den hydrauliske cylinder fungerer gennem kontrolleret oliefortrængning. Når ventilakslen roterer mod lukkepositionen, tvinger stempelbevægelsen hydraulikolie gennem en justerbar drosselkanal.

Dette skaber justerbar modstand, sænker den endelige lukkehastighed og hjælper med at reducere tryksvingninger inde i rørledningssystemet.

Vandhammerreduktionsydelse

Ved at kontrollere den endelige lukkefase hjælper den hydrauliske dæmpningsmekanisme med at minimere pludselige flowafbrydelser og reducerer risikoen for skadelige trykstød i langdistancerørledninger.

Designstandarder og overholdelse

Nøglefunktioner

Justerbar hydraulisk lukkekontrol

Den sidemonterede hydrauliske cylinder gør det muligt for ingeniører at justere lukkehastigheden i henhold til rørledningens længde, pumpens nedlukningskarakteristika og driftstryk.

Dette gør ventilen velegnet til forskellige vandforsyningsnetværk og industrielle væskesystemer, der kræver tilpasset lukkeydelse.

Ikke-slam tilbagestrømningsbeskyttelse

Den kontrollerede lukkemekanisme reducerer pludselige skivestød mod ventilsædet, hvilket hjælper med at forlænge levetiden og opretholde en stabil rørledningsdrift.

Heavy-Duty Butterfly Ventil Struktur

Butterfly disc-designet giver kompakte dimensioner, lavere installationspladsbehov og pålidelig drift i rørledningssystemer med stor diameter.

Flere materialemuligheder

Dafugui leverer forskellige krops- og interne komponentmaterialer i henhold til anvendelsesbetingelserne:

• Duktilt jern GGG40/GGG50 til generelle vandanvendelser
• Støbt stål WCB til industrianlæg med højere tryk
• Rustfrit stål CF8/CF8M til korrosive mediemiljøer

Kvalitetskontrol og test

Hver DafuguiButterfly buffer kontraventilgennemgår inspektionsprocedurer før forsendelse:

Hydrostatisk skaltest

Ventilhuse testes under hydraulisk tryk i henhold til API 598-kravene for at verificere strukturel styrke og trykmodstand.

Sædelækagetest

Tovejs tætningstest udføres for at bekræfte ventiltæthed og forhindre uønsket tilbagestrømning.

Dimensionel inspektion

Kritiske komponenter inklusive ventilaksler, skivetætningsflader og flangedimensioner inspiceres ved hjælp af præcisionsmåleudstyr.

Belægningsinspektion

Indvendig og ekstern epoxybelægningstykkelse måles for at sikre korrosionsbeskyttelse.

Industrielle applikationer

Kommunale vandforsyningssystemer

Ventilen er installeret efter pumpestationer og langs transmissionsrørledninger og hjælper med at kontrollere omvendt flow og reducere tryksvingninger under pumpestop.

Spildevandsbehandling og overførselsrørledninger

Velegnet til spildevandssystemer, hvor pålidelig tilbagestrømningsforebyggelse og korrosionsbestandig beskyttelse er påkrævet.

Kraftværks kølevandssystemer

Anvendes i kølevandscirkulationsrørledninger for at beskytte pumper og opretholde en stabil strømningsretning.

Industrielle procesrørledninger

Gælder for industrielt vand, behandlet spildevand og andre ikke-aggressive væskesystemer, der kræver kontrolleret ventillukning.

Dafugui Manufacturing Fordele

Præcisionsbearbejdningsevne

Dafugui bruger CNC-bearbejdningsudstyr til at behandle ventilhuse, aksler, skiver og tætningskomponenter, hvilket bibeholder dimensionsnøjagtighed og samlingskonsistens.

Tilpasset hydraulisk justering

De hydrauliske cylinderparametre kan konfigureres i henhold til:

• Rørledningslængde
• Pumpekapacitet
• Statisk tryk
• Strømningshastighed
• Påkrævet lukketid

Integreret produktion og kvalitetskontrol

Ventilstøbning, bearbejdning, montageinspektion, trykprøvning og belægningsinspektion kontrolleres gennem en integreret fremstillingsproces.

Tekniske specifikationer

Ofte stillede spørgsmål

Hvordan forbedrer en hydraulisk dæmpningscylinder en butterflykontraventil?

En butterfly buffer kontraventil med hydraulisk dæmpningscylinder styrer den endelige lukkehastighed for ventilskiven. Sammenlignet med konventionelle mekaniske lukkemetoder giver den justerbar modstand under det sidste slag, hvilket hjælper med at reducere pludselige trykændringer forårsaget af hurtig ventillukning.

Kan den hydrauliske lukkehastighed justeres efter installation?

Ja. Det hydrauliske system kan udstyres med justerbare droslingskomponenter, hvilket gør det muligt for vedligeholdelsespersonalet at ændre lukningsegenskaberne i henhold til de faktiske driftsforhold for rørledningen.

Hvilke materialer er tilgængelige til korrosive applikationer?

Dafugui tilbyder CF8/CF8M-komponenter i rustfrit stål og korrosionsbestandige belægningsmuligheder til applikationer, der involverer spildevand, industrielle væsker eller miljøer, der kræver forbedret korrosionsbeskyttelse.

Hvilke inspektionsdokumenter er tilgængelige for eksportordrer?

Dafugui kan levere inspektionsoptegnelser, tryktestrapporter, materialedokumentation og tredjepartsinspektionssupport i henhold til kundens projektkrav.
