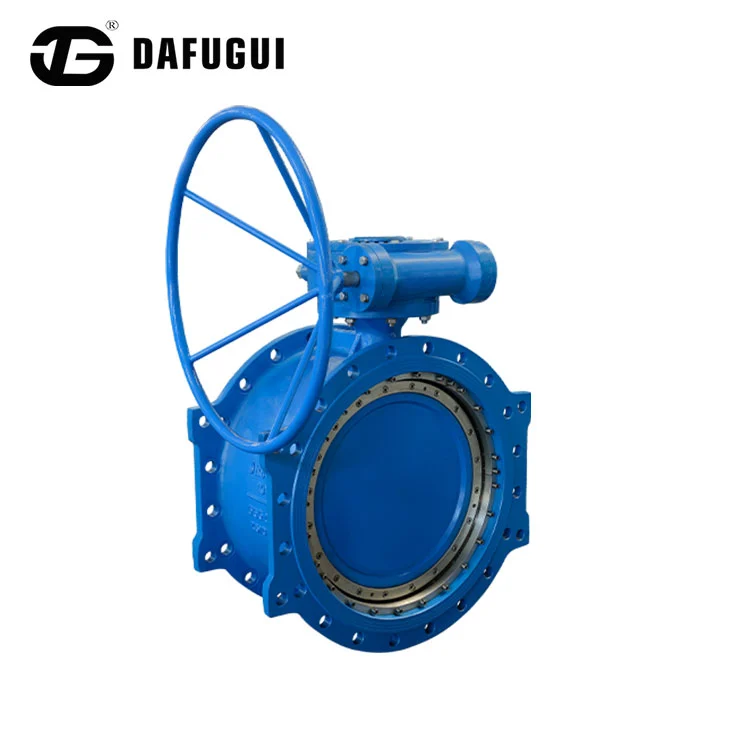

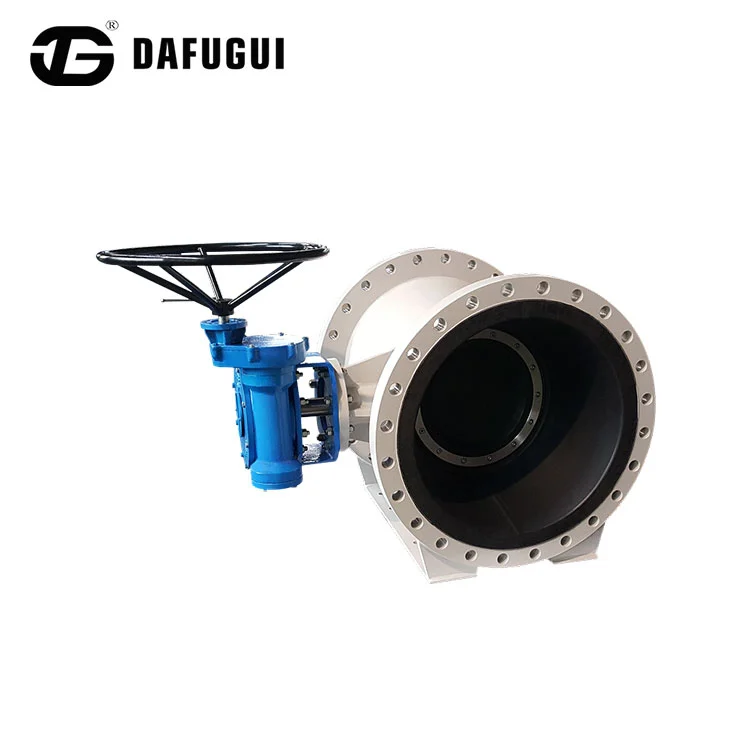

Elastisk sæde sommerfugleventil

Denne Dafugui elastiske sæde sommerfugleventil er af høj kvalitet og holdbar. Den bruger en metal-til-metal eller sammensat pladeforseglingsstruktur og opnår ingen lækage gennem en fleksibel tætningsring af rustfrit stål. Det kan opretholde en tæt forsegling og forblive udeformeret selv under høje eller lave temperaturforhold.

Produktparametre

Analyse og problemer

Den elastiske sædespjældventil består af hovedkomponenter såsom ventilhus, ventilplade, ventilstamme, elastisk sæde og trykring.

Trykringens opbygning og funktion: Siden af ​​trykringen danner et tætningspar med ventilhuset og rørflangen. Boltehuller er til stede på siden; bolte bruges til at stramme trykringen, sikre ventilsædet og integrere det med ventilhuset for at danne den samlede strukturelle længde af ventilen.

På grund af boltehullerne på siden af ​​trykringen reduceres den effektive tætningsfladediameter. De fleste brugere bruger slip-on flanger, hvis nominelle indvendige diameter er 10-20 mm større. Dette reducerer den effektive tætningsflade. Hvis ventilen og rørflangen ikke er koncentriske under installationen, vil ventilen fejljustere og presse mod bolthullerne. I dette tilfælde vil bolthullerne blive blotlagt inde i rørflangens indre boring, hvilket forårsager lækage. Lækagen er karakteriseret ved, at mediet strømmer ud fra bagsiden af ​​trykringen.

Forholdsregler for accept

På grund af strukturelle årsager opstod der utætheder under test og accept, hvilket førte til, at brugeren underrettede producenten om manglende overholdelse. Efter kommunikation bestod produkterne inspektionen problemfrit og fungerede uden problemer. Derfor er følgende forholdsregler tilvejebragt for at hjælpe brugerne med bedre at forstå og bruge elastiske sæder.

1. Ved test af en elastisk sædespjældventil skal den lægges fladt med trykringsiden opad. Placer en trykplade på denne flade overflade, der har omtrent samme størrelse som flangens ydre diameter og ventildiameter. Hvis der anvendes en tryktestmaskine, skal trykkløerne presse mod denne trykplade for at sikre en jævn trykfordeling på trykringen på den ene side af ventilhuset.

2. Når der testes med en blindflange, testes wafer-type elastiske hårdtforseglede butterflyventiler generelt med to flanger, der er klemt sammen. For flangede elastiske sæde butterflyventiler bruger brugere nogle gange kun en flange i bunden til at bolte til ventilen. I dette tilfælde skal fastgørelsesboltene på trykringen på ventilhuset bære hele mediets tryk.

Ovenstående punkter er almindelige problemer, der opstår under installationen. Forståelse af vores ventilstruktur vil lette installationen og sikre den korrekte brug af den elastiske hårdtforseglede sommerfugleventil.

Applikationer og funktioner

Den elastiske sædespjældventil anvender en fleksibel tætningsring af rustfrit stål monteret på ventilhuset for at opnå ægte nullækage:

1. Justerbar tætning, lækagefri i 100.000 cyklusser;

2. Speciel tætningsstruktur, ingen spændingsdeformation under høje og kolde forhold, hvilket opnår nul lækage;

3. Tredimensionel excentrisk struktur, åbning af tætninger med det samme, lukning af tætninger umiddelbart efter kontakt;

4. Aksial positioneringsanordning, der løser problemet med let lækage på grund af slid på aksial tætningsflade; aktuatoren kan installeres i enhver retning;

5. Velegnet til brug i rene rørledninger i fødevare-, farmaceutiske og kemiske industrier, såvel som industriel miljøbeskyttelse, vandbehandling, højhuse og vandforsynings- og drænledninger til åbning, lukning eller regulering af mediestrømmen.
