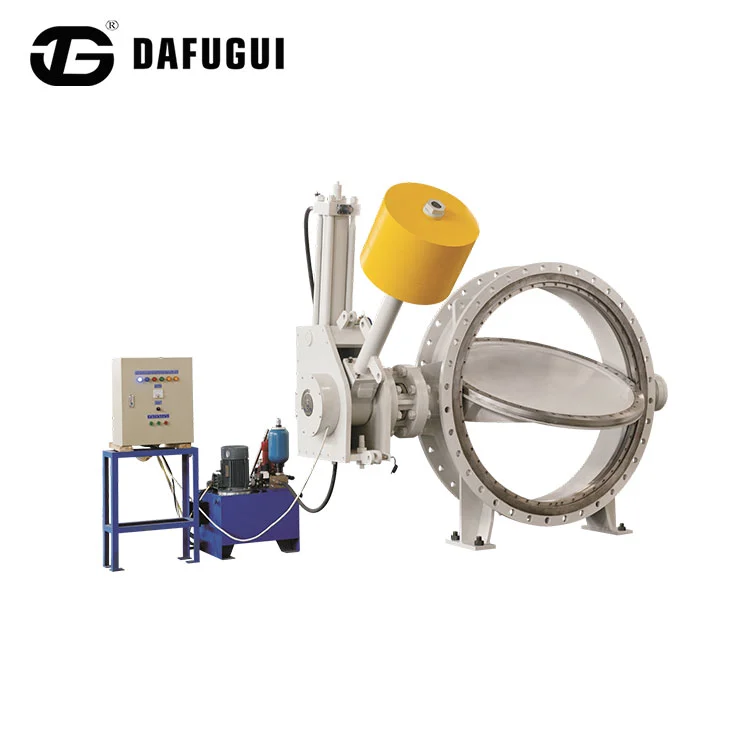

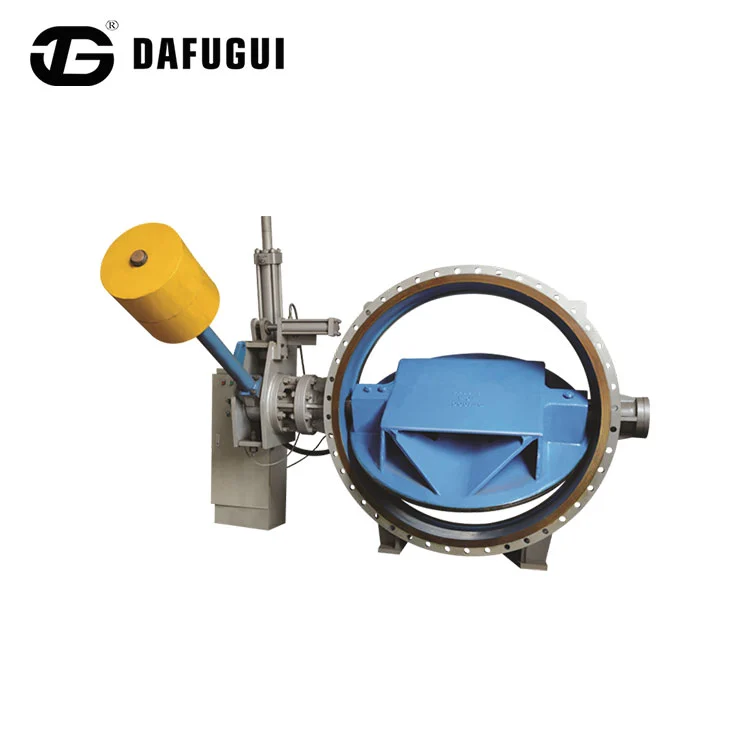

Hydraulisk kontrol kontrol butterfly ventil

Dafuguis produkter sælges til mange lande og regioner rundt om i verden, der dækker markeder i Asien, Europa og Amerika. Blandt dem bruger den hydrauliske kontrolspjældventil den potentielle energi fra en gravitationshammer eller den komprimerede energi fra en akkumulator som strømkilde til ventillukning. Det er i øjeblikket en af ​​de mest avancerede pipeline kontrolenheder i ind- og udland. Når du arbejder, arbejder den hydrauliske kontrolkontrolspjældventil sammen med rørledningsværten og opnår i overensstemmelse med princippet om hydraulisk overgangsproces pålidelig rørledningsspærring gennem et forudindstillet åbnings- og lukkeprogram, hvilket effektivt eliminerer vandslag i rørledningen og spiller en rolle i at beskytte rørledningssystemets sikkerhed.

Produktparametre

Arbejdsprincip

1. Drivmekanisme

Kontravægtens potentielle energi giver kraften til at lukke ventilen. Efter at oliepumpen starter, driver trykolie stemplet i oliecylinderen. Stemplet og håndtaget arbejder sammen for at løfte kontravægten og fuldende ventilåbningen.

2. Ventilåbningskontrol

Centrifugalpumpedrift: Forsinket ventilåbning efter pumpestart.

Aksialflowpumpedrift: Pumpe og ventil starter synkront, eller ventilen åbner delvist først.

Hydraulisk turbinedrift: Bypass-ventilens fortrykstryk, hovedventilen åbner, turbinen starter.

3. Trykholdesystem

Automatisk trykhold ved ventilåbning; akkumulatortrykområde: 20-32MPa. Automatisk genopfyldning af oliepumpetryk, når trykket er reduceret til lavtrykstærsklen.

4. Ventillukningskontrol

Den potentielle energi af kontravægten driver trinvis ventillukning:

Hurtigt lukketrin: Afskærer 70 % af vandstrømmen.

Langsom lukning: Resterende 30% lukker langsomt. To-trins buffering eliminerer vandslag.

5. Nøddrift

Manuel pumpedrift muliggør strømløs start af den hydrauliske kontrolkontravlventil. Åbning af afspærringsventilen tvinger modvægten til at lukke den hydrauliske kontrolspjældventil.

Formål

Den hydrauliske kontrolkontravlventil er designet til installation ved pumpens udløb i vandmediumrørledninger, der fungerer som både en afspærringsventil og en kontraventil. Dens lukketid og hastighed kan justeres for at eliminere eller reducere vandslagseffekter og forhindre tilbagestrømning af arbejdsmediet.

Egenskaber og fordele

1. Den hydrauliske kontrolkontrol-butterflyventil aktiveres og lukkes hydraulisk af kontravægtens potentielle energi, hvilket giver fremragende og pålidelig driftsydelse.

2. Installeret nedstrøms for pumpen kan den hydrauliske kontrolkontravlventil bruges som spjæld-/spjældventil eller kontraventil. Dens strømningsmodstandskoefficient er kun 30% af de førnævnte ventiler, hvilket sparer betydeligt energi.

3. Modvægten er udstyret med en låseanordning. Når den hydrauliske kontrolkontrolspjældventil når den specificerede position, skal kontravægtarmen låses med en låsestift for at forhindre kontravægten i at falde tilbage og lukke ventilen.

4. Den hydrauliske aktuator er udstyret med en akkumulator til opbevaring af olie under tryk til trykkompensation i tilfælde af lækage.
