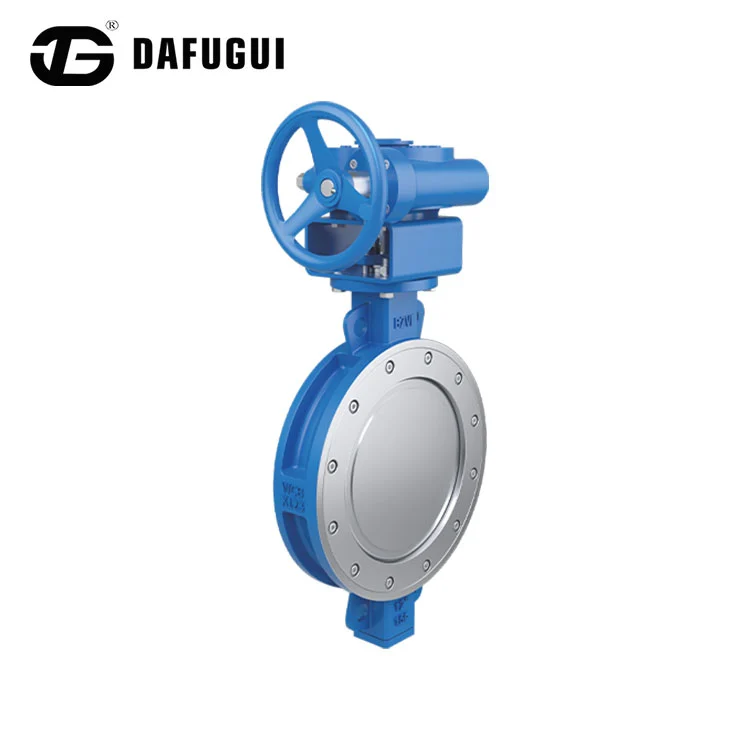

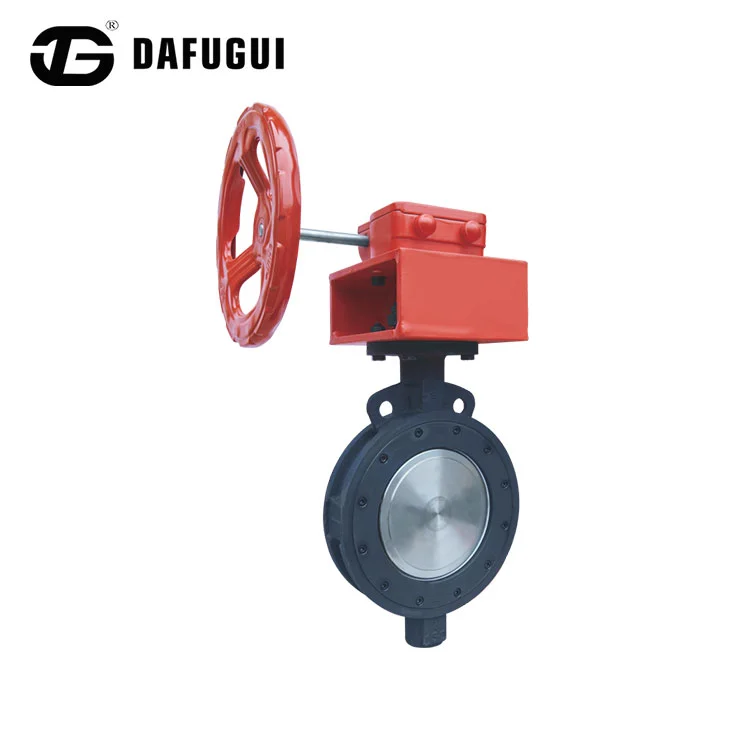

Højtydende sommerfugleventil

Dafugui højtydende sommerfugleventiler er hovedsageligt sammensat af ventilhuse, ventilplader, ventilstammer og tætningsringe og er meget udbredt i industrier som olie, kemikalier, el og vandbehandling. Vores højtydende sommerfugleventiler opfylder nationale kvalitetsstandarder, har flangeforbindelser, er velegnede til oliemedier og leveres med omfattende eftersalgsservice. Vi tilbyder let tilgængeligt lager. Kontakt os venligst for mere information og for at finde de bedste løsninger for dig.

Produktparametre

Forskel fra almindelige sommerfugleventiler

I eksisterende sommerfugleventilteknologi bruger traditionelle produkter for det meste materialer som gummi og PTFE som tætningsstruktur. Men på grund af deres iboende designkarakteristika kan disse sommerfugleventiler ikke opfylde de strenge krav til høj temperatur, højt tryk, korrosionsbestandighed og slidstyrke.

Den mere avancerede højtydende sommerfugleventil vedtager et integreret ventilhus og sædedesign. Ventilsædets tætningsflade er belagt med et temperatur- og korrosionsbestandigt legeringsmateriale, og ventilpladen er udstyret med flerlags blødt stablede tætningsringe.

Sammenlignet med traditionelle sommerfugleventiler har højtydende sommerfugleventiler ikke kun kernefordelen ved høj temperaturmodstand, men er også lettere at betjene uden friktionstab under åbning og lukning. Ved lukning øges drejningsmomentet på transmissionsmekanismen synkront, hvilket opnår præcis tætningskompensation, hvilket væsentligt forbedrer tætningspålideligheden af ​​sommerfugleventilen og effektivt forlænger produktets levetid.

Tekniske fordele

1. Dobbelt/tredobbelt excentrisk design opnår ingen lækage

2. Lav friktion og lang levetid; med korrekt brug kan levetiden overstige 100.000 cyklusser

3. Modstandsdygtig over for højt tryk og høj temperatur

4. Lav strømningsmodstand, lille størrelse og let vægt, understøtter automatiseret kontrol.

Vores højtydende sommerfugleventiler tilbyder tætningsevne, der langt overstiger almindelige sommerfugleventiler, hvilket gør dem særligt velegnede til højtryks- og højtemperaturmiljøer. Vores produkter har ventilhuse i støbt stål og hårdtforseglede strukturer, og vi understøtter tilpasning af forskellige parametre for at imødekomme dine specifikke behov.

Teknisk klassificering og strukturel analyse

Højtydende sommerfugleventiler er klassificeret i tre typer baseret på deres excentriske struktur, hver med sine egne anvendelige scenarier:

1. Enkelt excentrisk butterflyventil: Ventilakslen afviger fra ventilhusets midterlinje, hvilket reducerer slid på ventilsædet. Velegnet til lavtryks-, normaltemperatur- og lavtætsende væsker samt vandforsynings- og afløbssystemer.

2. Dobbelt excentrisk butterflyventil: Ventilakslen afviger fra både ventilhusets midterlinje og tætningsoverfladens midterlinje, hvilket forbedrer tætningsydelsen og reducerer driftsmomentet. Velegnet til mellemhøjtryk og middeltemperaturforhold såsom byvandsforsyning og spildevandsbehandling.

3. Tredobbelt excentrisk sommerfugleventil: Der tilføjes en ekstra vinkelexcentricitet til det dobbelte excentriske design, hvilket opnår "kileformet kompression" af tætningsfladen, eliminerer åbningsfriktion og opnår nul lækage. Velegnet til højtryks-, højtemperatur- og stærkt ætsende medier såsom dem i olie, naturgas og kemiske processer.
