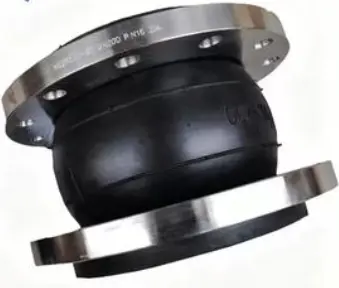

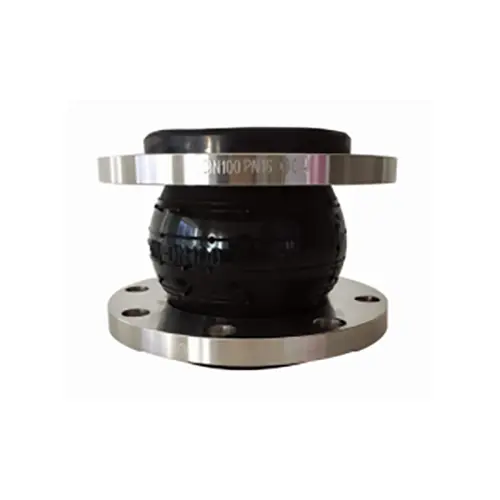

Enkelt kugle gummiudvidelsesled

Single Sphere Rubber Expansion Joint (også kendt som fleksibel enkelt kugle gummisamling eller vibrationsisolator) er en meget elastisk rørlednings fleksibel forbindelse. Produktet består af en gummikugle (indre gummilag, nylonsnor stofforstærkning, ydre gummilag) kombineret med løse metalflanger, støbt gennem højtemperatur-, højtryksvulkanisering. Produkterne overholder strengt GB/T 26121 standarder, med flere kvalitetsinspektioner fra råmaterialer til færdige produkter, med høj intern tæthed og betydelig elastisk deformation. Kuglematerialer omfatter NR, NBR, EPDM, CR, FKM osv., der giver modstand mod varme, syrer, baser, korrosion og olie. Flangematerialer inkluderer Carbon Steel Q235 eller Rustfrit stål 304/316L.

To kernefunktioner: Forskydningskompensation + vibrationsdæmpning

Enkeltsfære gummiudvidelsesled tjener to hovedfunktioner under drift:

For det første forskydningskompensation. Når rørledninger oplever termisk udvidelse/sammentrækning på grund af temperaturændringer eller forskydning på grund af udstyrsvibrationer, gennemgår gummikuglen elastisk deformation gennem sin unikke buede struktur, der omdanner rørledningens forskydningsspænding til elastisk deformationsenergi, absorberer effektivt aksiale, laterale og vinkelforskydninger og reducerer rørledningsspændingen.

For det andet vibrationsdæmpning og støjreduktion. Gummi, som en dårlig leder, blokerer effektivt vibrationer og støjtransmission i rørledninger, og beskytter pumper, ventiler og andet udstyr mod vibrationsskader, samtidig med at strukturbåren støj reduceres.

Ansøgninger

Udbredt i vandforsyning og dræning, cirkulerende vand, HVAC, brandbeskyttelse, papirfremstilling, farmaceutiske, kemiske, marine, el og andre rørledningssystemer. Særligt velegnet til:

• Pumpens suge-/afgangsforbindelser --- absorberer pumpens vibrationer for at beskytte nedstrøms udstyr
• Rørledningsbøjninger --- kompenserer for installationsafvigelser og termisk forskydning
• Brandsikringssystemer --- forbinder brandpumper med rørledninger, absorberer tryksvingninger
• Kølende cirkulerende vandsystemer --- termisk kraftværks fødevand og kølecirkulation
• Rørledninger med hyppige temperaturændringer --- absorberer effektivt gentagen termisk forskydning

Egnede medier omfatter: luft, trykluft, vand, havvand, varmt vand, olie, svage syrer, svage baser osv.

Vejledning til materialevalg

FAQ

Q1: Hvad er forskellen mellem enkelt sfære og dobbelt sfære? Hvordan vælger man?

A: Enkelt kugle har enklere struktur, mindre størrelse og lavere omkostninger, velegnet til generel forskydningskompensation og vibrationsdæmpning. Dobbelt kugle giver større kompensation og bedre dæmpning, velegnet til store forskydninger eller kraftige vibrationer. Enkelt kugle er tilstrækkeligt til generelle forhold; Dafugui kan hjælpe med udvælgelsen.

Q2: Hvordan vælger man gummimateriale baseret på medium?

A: Vand/luft → NR; Olie → NBR; Syrer/alkalier/udendørs → EPDM; Høj temperatur/ætsende → FKM. Dafugui kan give professionelle anbefalinger baseret på dine driftsforhold.

Q3: Hvor længe holder produktet? Hvornår skal udskiftes?

A: 3-5 år under normale forhold. Udskift, hvis der er revner, ældning, udbuling eller vedvarende lækage på kuglens overflade. Dafugui leverer ægte reservedele.
