Er rustfri stål svejsehalsflanger det bedste valg til højtryksrørsystemer

Stainless Stålsvejsehalsflangerer bredt anerkendt for deres overlegne styrke, holdbarhed og pålidelighed i højtryks- og højtemperaturrørsystemer. Denne omfattende vejledning udforsker deres designfordele, materialekvaliteter, fremstillingsstandarder, sammenligning med andre flangetyper, industrielle applikationer, bedste installationspraksis og vedligeholdelsesvejledninger. Uanset om du er ingeniør, indkøbschef eller industrientreprenør, vil denne artikel hjælpe dig med at forstå, hvorfor svejsehalsflanger forbliver den foretrukne løsning til kritiske rørsystemer.

Indholdsfortegnelse

1. Hvad er rustfrit stål svejsehalsflanger?
2. Designegenskaber og strukturelle fordele
3. Materialekvaliteter og standarder
4. Svejsehals vs andre flangetyper
5. Industrielle applikationer
6. Fremstillingsproces og kvalitetskontrol
7. Best Practices for installation
8. Vedligeholdelse og inspektion
9. Sådan vælger du den rigtige svejsehalsflange
10. Ofte stillede spørgsmål

1. Hvad er rustfrit stål svejsehalsflanger?

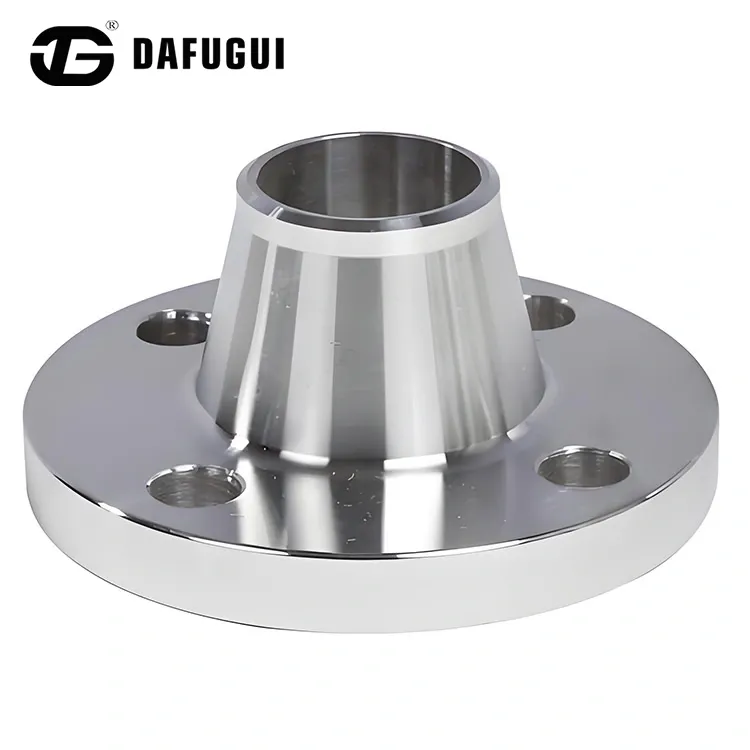

Rustfri stål svejsehalsflanger er rørflanger designet med et langt tilspidset nav, der gradvist går over fra flangetykkelsen til rørets vægtykkelse. De er stumpsvejset til røret, hvilket giver en stærk og sømløs forbindelse, der reducerer stresskoncentrationen.

I modsætning til slip-on flanger er svejsehalsflanger konstrueret til krævende miljøer, hvor der er højt tryk, ekstreme temperaturer og cyklisk belastning. Deres tilspidsede nav fordeler stress jævnt, hvilket minimerer risikoen for revner og mekanisk fejl.

• Stumsvejsning for maksimal styrke
• Langt tilspidset nav til spændingsfordeling
• Fremragende til højtryks- og højtemperatursystemer
• Overholder internationale standarder som ASME og ANSI

2. Designegenskaber og strukturelle fordele

2.1 Konisk Hub Design

Det definerende kendetegn ved en svejsehalsflange er dens tilspidsede nav. Denne funktion tillader en gradvis overførsel af stress fra flangen til røret, hvilket forhindrer lokaliserede stresspunkter.

2.2 Fuld penetrationssvejsning

Fordi flangen er stødsvejset til røret, danner den en kontinuerlig metalstruktur. Dette forbedrer udmattelsesmodstanden og den mekaniske styrke markant.

2.3 Overlegen trykhåndtering

Svejsehalsflanger bruges almindeligvis i systemer, der er klassificeret til højtryksklasser, såsom klasse 300, 600, 900, 1500 og endda 2500.

3. Materialekvaliteter og -standarder

Svejsehalsflanger af rustfrit stål er typisk fremstillet ved hjælp af forskellige rustfri stålkvaliteter for at opfylde forskellige miljømæssige og kemiske eksponeringskrav.

Almindelige rustfri stålkvaliteter

• ASTM A182 F304 / F304L
• ASTM A182 F316 / F316L
• ASTM A182 F321
• ASTM A182 F347

Internationale standarder

• ASME B16.5
• ANSI
• DIN
• EN 1092-1
• JIS

Valg af den korrekte kvalitet sikrer kompatibilitet med korrosive medier, temperaturforhold og mekaniske krav.

4. Svejsehals vs. andre flangetyper

Sammenlignet med slip-on flanger giver svejsehalsflanger større pålidelighed og længere levetid, især i dynamiske systemer.

5. Industrielle applikationer

• Olie- og gasrørledninger
• petrokemiske anlæg
• Elproduktionsanlæg
• Vandbehandlingssystemer
• Skibsbygning og offshore platforme

I industrier, hvor sikkerhed og ydeevne er kritiske, er svejsehalsflanger ofte den foretrukne løsning.

6. Fremstillingsproces og kvalitetskontrol

Højkvalitets svejsehalsflanger af rustfrit stål er typisk smedet i stedet for støbt, hvilket sikrer overlegen kornstruktur og mekaniske egenskaber.

Fremstillingstrin

1. Materiale inspektion
2. Smedning
3. Varmebehandling
4. Bearbejdning
5. Boring og efterbehandling
6. Afsluttende inspektion

Velrenommerede producenter som f.eksDafuguiimplementere strenge kvalitetskontrolprocedurer, herunder dimensionskontrol, trykprøvning og ikke-destruktiv testning for at sikre overholdelse af internationale standarder.

7. Best Practices for installation

• Sørg for korrekt rørjustering før svejsning
• Brug kvalificerede svejsere til stumpsvejsning
• Følg ASME svejseprocedurer
• Inspicer svejseintegriteten gennem NDT
• Anvend korrekt boltemoment under montering

Korrekt installation er afgørende for at maksimere ydeevnen og levetiden af ​​flangeforbindelsen.

8. Vedligeholdelse og inspektion

Rutinemæssig inspektion sikrer systemets integritet og forhindrer uventede fejl. Regelmæssig kontrol bør omfatte:

• Visuel inspektion for korrosion
• Ultralyds tykkelsesmåling
• Lækagedetektionstest
• Verifikation af bolttilspænding

9. Sådan vælger du den rigtige svejsehalsflange

Når du vælger en svejsehalsflange i rustfrit stål, skal du overveje:

• Krav til trykklasse
• Driftstemperatur
• Korrosionsmiljø
• Rørstørrelse og tidsplan
• Overholdelse af projektstandarder

At arbejde med erfarne leverandører som Dafugui sikrer, at du modtager produkter, der opfylder både tekniske og kommercielle krav.

10. Ofte stillede spørgsmål (FAQ)

Q1: Hvorfor er svejsehalsflanger bedre til højtrykssystemer?

På grund af deres tilspidsede nav og fuld penetrationssvejsning fordeler de stress jævnt og modstår udmattelsessvigt.

Q2: Hvad er forskellen mellem 304 og 316 rustfrit stål svejsehalsflanger?

316 rustfrit stål indeholder molybdæn, hvilket giver bedre korrosionsbestandighed i kloridmiljøer sammenlignet med 304.

Q3: Kan svejsehalsflanger genbruges?

I de fleste højtrykssystemer anbefales genbrug ikke, medmindre det er efterset og godkendt.

Q4: Er svejsehalsflanger velegnede til offshore-applikationer?

Ja, især når de er fremstillet af korrosionsbestandige kvaliteter som 316L.

Konklusion

Svejsehalsflanger i rustfrit stål forbliver branchens benchmark for styrke, holdbarhed og sikkerhed i højtryksrørsystemer. Deres overlegne design, korrosionsbestandighed og strukturelle integritet gør dem uundværlige på tværs af olie- og gas-, petrokemiske og el-industrier.

Hvis du søger pålidelige svejsehalsflanger i rustfrit stål af høj kvalitet, fremstillet efter internationale standarder, leverer Dafugui omfattende løsninger, der er skræddersyet til dine projektkrav. Vores ingeniørekspertise, strenge kvalitetskontrol og globale forsyningskapaciteter sikrer langsigtet ydeevne og ro i sindet.

Klar til at forbedre dit rørsystems pålidelighed?Kontakt osi dag for at diskutere dine projektkrav og modtage et professionelt tilbud.
