Kontrolleret langsom lukkehastighed Butterfly Buffer kontraventil
  • Kontrolleret langsom lukkehastighed Butterfly Buffer kontraventilKontrolleret langsom lukkehastighed Butterfly Buffer kontraventil

Kontrolleret langsom lukkehastighed Butterfly Buffer kontraventil

Køb kontrolleret langsom lukkehastighed Butterfly Buffer Kontraventilenheder fra Kina fabrik Dafugui for nøjagtig støddæmpning. Med en justerbar hydraulisk gasspjæld sikrer denne holdbare flangeventil tilpasset flowstyring i komplekse pumpestationer
    Kontrolleret langsom lukkehastighed Butterfly Buffer Kontraventil Producent | Dafugui

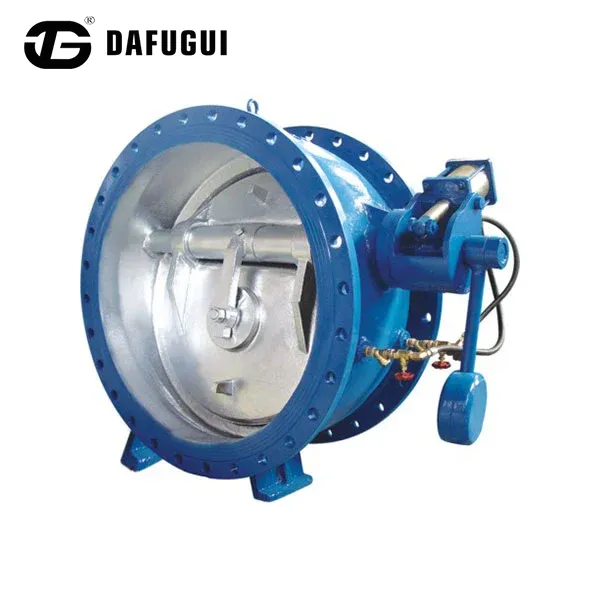

    Dafugui Controlled Slow Closing Speed Butterfly Buffer Check Valve

    Hydraulisk dæmpningskontraventil

    Kontrolleret langsom lukkehastighed Butterfly Buffer kontraventil

    Dafugui leverer Butterfly Buffer-kontraventilen med kontrolleret langsom lukkehastighed til kommunal vandtransmission, industrielle cirkulationssystemer og pumpestationer, hvor kontrolleret ventillukning er påkrævet.

    Butterflykontraventilstrukturen er kombineret med et justerbart hydraulisk buffersystem. Under normal drift åbner skiven med lav strømningsmodstand. Når der opstår omvendt strømning efter pumpestop, styrer dæmpningsanordningen det sidste lukketrin for at hjælpe med at reducere skivestød og vandslagseffekter.

    Diskuter dine ventilkrav

    Justerbar hydraulisk dæmpningskontrol

    Ventilen bruger en justerbar hydraulisk dæmpningsenhed til at regulere skivens lukkebevægelse. En justerbar nåleventil styrer olieflowmodstanden inde i dæmpningskammeret. Ændring af gasspjældets åbning ændrer dæmpningsmodstanden, hvilket giver vedligeholdelsesingeniører mulighed for at indstille den langsomt lukkende hastighed i overensstemmelse med de faktiske driftsforhold for rørledningen.

    Variabel hydraulisk gasspjældJustering af gasspjældet ændrer oliestrømningsmodstanden i dæmpningskammeret og gør det muligt at indstille den endelige lukkehastighed til rørledningssystemet.
    Rørledningsspecifik justeringLukkeegenskaber kan matches til langdistance-vandtransmissionsrørledninger, højtrykspumpestationer, udløbsledninger med stor diameter og industrielle kølevandssystemer.

    To-trins afslutningsforestilling

    Den kontrollerede lukkesekvens kombinerer en hurtig indledende bevægelse med et dæmpet slutslag. Dette arrangement begrænser reverserede væskebevægelser og reducerer samtidig stødet, der kan opstå, når skiven når sædet.

    01 / Hurtig afslutningsfase

    Under omvendt strømningskraft bevæger skiven sig hurtigt gennem det meste af sin lukkevinkel, hvilket hjælper med at reducere mængden af ​​omvendt væskebevægelse.

    02 / Kontrolleret langsom lukning

    Når skiven nærmer sig sædet, øger den hydrauliske cylinder modstanden og bremser den endelige bevægelse for at reducere mekanisk påvirkning af ventilsædet.

    Hydraulisk bufferbeskyttelse

    Den hydrauliske buffer absorberer en del af skivens lukkeenergi gennem kontrolleret oliefortrængning. Dette hjælper med at reducere ventilskivens slagkraft, rørledningsvibrationer, trykudsving under pumpeudløb og mekanisk belastning på tilsluttede rørkomponenter.

    Butterfly Buffer Check Valve with hydraulic buffer structure

    Tekniske specifikationer

    Følgende konfigurationsoplysninger leveres til projektevaluering. Endelige materialer, trykklasse og dimensioner skal bekræftes i forhold til rørledningens design og indkøbsspecifikation.

    Produktnavn Kontrolleret langsom lukkehastighed Butterfly Buffer kontraventil
    Mærke Dafugui
    Størrelsesområde DN50–DN1400 (2"–56")
    Trykvurdering PN10, PN16, PN25 / Klasse 150, Klasse 300
    Kropsmateriale Duktilt jern, støbt stål WCB, rustfrit stål 304/316
    Tætningsmateriale EPDM, NBR, Viton (valgfrit)
    Tilslutningstype Flanget
    Driftstemperatur 0°C–80°C
    Hydraulisk kontrol Justerbar hydraulisk dæmpningscylinder
    Gældende medier Vand, renset spildevand, industrielt procesvand

    Kvalitetsinspektion og fabrikstest

    Før forsendelse kontrolleres ventilen og dens hydrauliske dæmpningsenhed gennem inspektionsprocedurer, der dækker trykmodstand, komponentdimensioner, dæmpningsfunktion og beskyttende belægningskvalitet.

    Hydrostatisk trykprøvningVentilhuse testes under hydraulisk tryk i henhold til gældende standarder for at verificere strukturel styrke og tætningsevne.
    Hydraulisk cylinder funktionstestInspektion dækker jævn stempelbevægelse, justerbar gasrespons og konsistent lukkehastighed.
    Inspektion af dimensionsnøjagtighedNøgletjek omfatter akseldiameter, skivejustering, sædebearbejdningsdimensioner og flangeforbindelsesdimensioner.
    Kvalitetskontrol af belægningBeskyttende belægningstykkelse og overfladekvalitet inspiceres for at understøtte korrosionsbestandighed under service.

    Ofte stillede spørgsmål

    Hvordan styrer den justerbare hydraulikcylinder ventilens lukkehastighed?

    Ventilen styrer lukkehastigheden ved at regulere olieflowet gennem en justerbar drosselventil. Ændring af gashåndtagets åbning ændrer dæmpningsmodstanden, hvilket giver ingeniører mulighed for at justere det sidste lukketrin i henhold til rørledningens driftsforhold.

    Hvorfor er langsom lukning vigtig i store vandledninger?

    Rørledninger med stor diameter indeholder betydelig væskemomentum. Hurtig ventillukning kan skabe trykbølger, der belaster rør, samlinger og udstyr. Kontrolleret langsom lukning hjælper med at reducere pludselige trykændringer under hændelser med pumpestop.

    Kan Dafugui tilpasse ventilen til forskellige pumpestationsforhold?

    Dafugui kan justere hydrauliske dæmpningsegenskaber baseret på rørledningslængde, flowhastighed, trykklassificering og projektkrav for at give en passende ventilkonfiguration.

    Hvilke inspektioner udføres før afsendelse?

    Hver ventil gennemgår trykprøvning, dimensionsinspektion, hydraulisk dæmpningsfunktionskontrol og belægningskvalitetsinspektion før levering.

    Relaterede ventilprodukter og kategorier

    Udforsk andre ventilkonfigurationer til vandtransmission og industrielle rørledningssystemer.

    Anmod om tekniske detaljer for dit rørledningsprojekt

    Del den nominelle diameter, trykklassificering, rørledningsmedium, driftstemperatur og pumpestationsforhold med Dafugui. Ventilkonfigurationen og kravene til hydraulisk dæmpning kan derefter gennemgås i forhold til din ansøgning.
