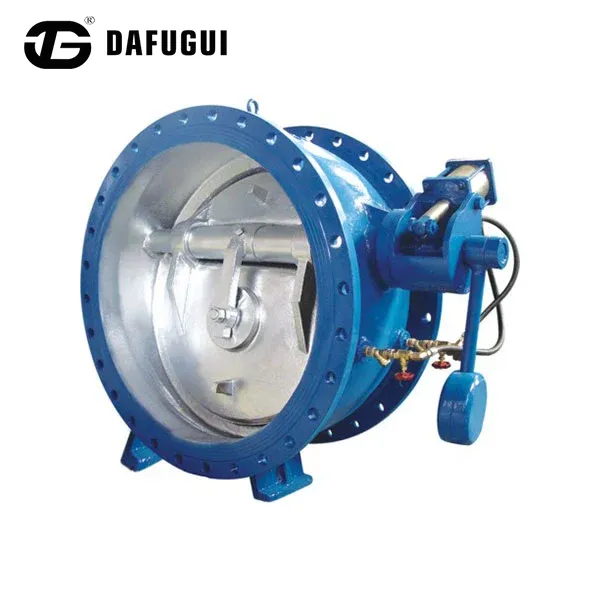

Non Slam Water Hammer Elimination Butterfly Buffer Kontraventil
  • Non Slam Water Hammer Elimination Butterfly Buffer KontraventilNon Slam Water Hammer Elimination Butterfly Buffer Kontraventil

Non Slam Water Hammer Elimination Butterfly Buffer Kontraventil

Non Slam Water Hammer Elimination Butterfly Buffer Check Valve fra Dafugui er designet til at forhindre tilbagestrømning i pumpesystemer, hvor hurtig lukning kan forårsage forbigående trykændringer. Dens bufrede lukkestruktur styrer den endelige skivebevægelse for at reducere mekanisk stød, vibrationer og driftsstøj. Ventilen er velegnet til kommunal vandforsyning, spildevandsoverførsel, kraftværkskølevand og industrielle vandledninger.
    Check Valve Engineering

    Non Slam Water Hammer Elimination Butterfly Buffer Kontraventil til industrielle og kommunale rørledningsprojekter

    Dafugui Non Slam Water Hammer Elimination Butterfly Buffer Kontraventil er konstrueret til at give stabil tilbagestrømningsforebyggelse i pumpesystemer, hvor hurtig ventillukning kan skabe forbigående trykændringer.

    Traditionelle kontraventiler kan generere stødkræfter, når skiven hurtigt vender tilbage til den lukkede position efter pumpestop. Denne butterfly bufferkontraventil bruger en kontrolleret lukkestruktur til at bremse den endelige skivebevægelse, før den sættes på plads, hvilket reducerer mekanisk stød mellem skiven og ventilsædet.

    Designet er velegnet til langdistancevandtransmissionsrørledninger, pumpestationer, industrielle vandsystemer og applikationer, der kræver reduceret vibration og driftsstøj.

    Driftsmekanisme

    Hvordan non-slam butterfly buffer kontraventilen kontrollerer lukkepåvirkningen

    Lukkeprocessen er designet omkring kontrolleret sommerfugleskivebevægelse. Under normal drift holder fremadgående væsketryk sommerfugleskiven åben med minimal strømningsmodstand. Når pumpen stopper, eller strømningsretningen ændres, begynder skiven at vende tilbage mod sit sæde under omvendt strømningskraft.

    Ikke-slam-lukningsprincip

    01. Indledende skivebevægelse

    Skiven begynder at lukke under omvendt strømningskraft.

    02. Hurtig indledende lukning

    Den indledende lukkebevægelse sker hurtigt for at begrænse omvendt flow.

    03. Kontrolleret buffering

    Buffermekanismen styrer det sidste lukningstrin.

    04. Gradvis siddepladser

    Skiven berører sædet gradvist, hvilket reducerer lukningspåvirkningen.

    Denne to-trins lukkeproces hjælper med at sænke pludselige trykændringer og forbedrer ventilens servicestabilitet.

    Butterfly Buffer Check Valve closing structure
    Tekniske data

    Tekniske specifikationer for Butterfly Buffer Kontraventilen

    Følgende tekniske information er gengivet fra den medfølgende produktbeskrivelse. Bekræft den endelige konfiguration, forbindelsesdetaljer og driftsbetingelser i forhold til projektspecifikationen før bestilling.

    Nominel effekt 1,0-2,5 billioner hex
    Nominel diameter 50-1400 mm
    Arbejdstemperatur 0-80°C
    Gældende service Naturligt vand, damvand osv.
    Kropsmateriale Kropsmateriale: Kugleblæk jern, jern eller stål tilgængelig
    Tilslutningsmetode Juridisk sammenhæng
    Installationsposition Suihan udgangsrør
    Ydelse og konstruktion

    Nøgledesignfunktioner til rørledningsbeskyttelse

    Vandhammertrykstødskontrol

    Vandhammer opstår, når strømmende væske ændrer hastigheden hurtigt, hvilket skaber trykbølger inde i rørledningen. Non Slam Butterfly Buffer Check Valve hjælper med at kontrollere denne tilstand ved at:

    • Reducerer hurtig diskpåvirkning under lukning
    • Udjævning af den sidste siddeproces
    • Sænkning af vibrationer, der overføres til rørledninger og udstyr
    • Beskyttelse af tilsluttede komponenter såsom flanger, pakninger og trykinstrumenter

    Den faktiske trykrespons afhænger af rørledningens længde, væskehastighed, pumpeegenskaber og systemdesign.

    Støjsvag drift til pumpestationer

    Sammenlignet med konventionelle kontraventiler, der kan skabe mærkbar lukkestød, giver den bufrede lukkestruktur en mere jævn drift.

    Den er velegnet til:

    • Indendørs pumperum
    • Byvandsanlæg
    • Vandinfrastruktur til beboelse
    • Industrianlæg, der kræver lavere driftsstøj

    Butterfly Disc Struktur til store rørledninger

    Sommerfuglekonfigurationen giver:

    • Kompakte ventildimensioner
    • Lavere krav til installationsplads
    • Egnede løsninger til rørledninger med stor diameter
    • Reduceret vedligeholdelseskompleksitet

    Den strømlinede flowpassage hjælper med at opretholde en effektiv væskebevægelse under normale driftsforhold.

    Industri applikationer

    Anvendelsesområder for non-slam butterfly buffer kontraventiler

    Ventilen kan overvejes til vandtransmission, pumpning og industrielle cirkulationssystemer, hvor tilbageløbsforebyggelse og kontrolleret lukning er vigtig. Den anbefalede materialekonfiguration bør kontrolleres i forhold til det faktiske medium og driftsforhold.

    Industri Driftskrav Anbefalet konfiguration
    Kommunal Vandforsyning Pumpestopbeskyttelse og trykudsvingskontrol Krop af sejt jern + EPDM sæde
    Spildevandsoverførselssystem Tilbagestrømningsbeskyttelse med korrosionsbestandighed Coated duktilt jern + korrosionsbestandig kant
    Kraftværks kølevand Kontinuerlig cirkulationsdrift Støbt stålhus + SS316 komponenter
    Industriel vandrørledning Stabil drift under gentagne cyklusser Tilpassede materialer og tætningssystem
    Kommunale Vandnet

    Til vandforsyningsrørledninger og pumpefaciliteter, der kræver tilbageløbsforhindring under pumpestop.

    Spildevandsoverførsel

    Til spildevandsoverførselssystemer, hvor kropsbelægning og indvendige materialer skal vælges i henhold til det transporterede medium.

    Kraftværkskøling

    Til kølevandscirkulationssystemer, der arbejder kontinuerligt og kræver passende ventilmaterialer.

    Industrielle vandsystemer

    Til industrielle rørledningsprojekter, der kræver et passende tætningssystem og konfiguration til gentagne driftscyklusser.

    Projektvalg

    Sådan vælger du den rigtige butterfly buffer kontraventil

    Når der vælges en ikke-slam-vandhammer-eliminerende butterfly-bufferkontraventil, bør ingeniører evaluere rørledningsparametre, væskeforhold og installationskrav sammen. Disse detaljer hjælper med at afgøre, om ventilkonfigurationen er egnet til operativsystemet.

    Rørledningsparametre

    • Rør diameter
    • Strømningshastighed
    • Driftstryk
    • Pumpekapacitet
    • Rørledningslængde

    Væskeforhold

    • Rent vand
    • Spildevand
    • Kølevand
    • Industrielt procesvand

    Installationskrav

    • Vandrette eller lodrette installationsforhold
    • Tilgængelig vedligeholdelsesplads
    • Påkrævet flangestandard

    Dafugui kan give konfigurationsanbefalinger baseret på projektdriftsdata. Købere kan indsende rørledningstegninger, driftsparametre og nødvendige mængder til teknisk gennemgang.

    For andre ventilkrav, besøg voreskontraventilområdeeller udforske det bredereproduktsortiment til industriventiler.

    Tekniske spørgsmål

    Ofte stillede spørgsmål

    Hvordan beskytter denne Non Slam Water Hammer Elimination Butterfly Buffer Kontraventil mod ledgræd?

    Ved at eliminere pludselige dynamiske trykspidser holder det interne rørledningstryk godt inden for normale driftstærskler, hvilket forhindrer flangepakninger i at slappe af eller blæse ud.

    Kan en kunde anmode om tredjepartsinspektion (f.eks. SGS, TÜV, BV) før fabriksforsendelse?

    Ja, Dafugui byder rutinemæssigt tredjepartsinspektører velkommen til at gennemgå produktionsdokumentation, overvære hydrostatiske trykprøver og verificere emballagens overholdelse.

    Hvilke muligheder findes der, hvis en tilpasset ventilstørrelse kræver ikke-standard flangeboring?

    Vores CNC-drejeværksted kan bearbejde ikke-standardiserede flangebolthulslayouts i henhold til brugerdefinerede tekniske tegninger, der er indsendt under ordreafgivelse.

    Projektforespørgsler

    Diskuter dine krav til butterfly buffer kontraventil med Dafugui

    For projektforespørgsler skal du angive den nødvendige ventildiameter, driftsbetingelser, installationsdetaljer, materialekrav og anslået mængde. Dafugui kan gennemgå de medfølgende oplysninger og diskutere en passende ventilkonfiguration.

    Kontakt vores team for produktinformation, tekniske diskussioner og masseordreforespørgsler.
